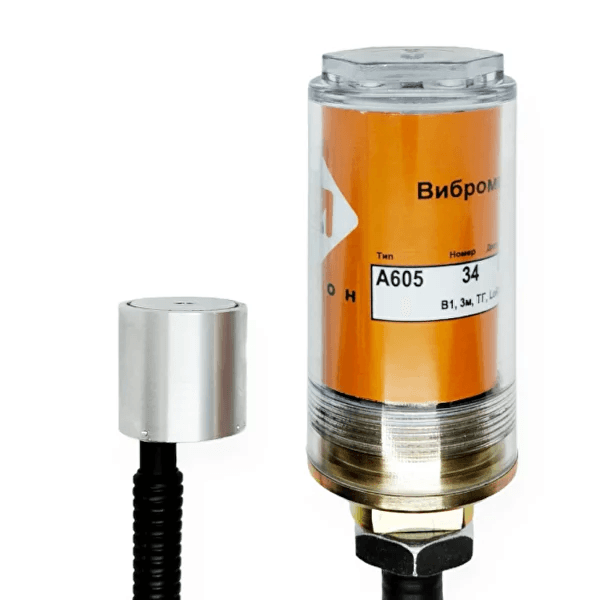

Виброметр беспроводной взрывозащищенный «Автон»
Описание
Предназначен для измерения вибрации и температуры узлов машин и механизмов, контроля измеренных значений. Виброметр может применяться в условиях производственных помещений и на открытом пространстве, включая взрывоопасные производства, химическую и пищевую промышленность, энергетику. Примеры задач, решаемых виброметрами "Автон":
- мониторинг состояния двигателей, редукторов, насосов и других механизмов по уровню вибрации
- диагностика технического состояния оборудования по сигналам вибрации - сбалансированность, состояние подшипников, качество крепления к фундаменту, соосность
- контроль вибрации опор и элементов конструкции.
Варианты модификаций
- виброметр одноканальный
- виброметр одноканальный с измерением температуры
- виброметр двухканальный
- виброметр двухканальный с измерением температуры
| Технические характеристики: | ||
|---|---|---|
| 1. | Канал измерения вибрации | |
| оси измерения сигнала вибрации | Произвольная комбинация осей X, Y, Z | |
| диапазоны рабочих частот при измерении СКЗ виброускорения, СКЗ виброскорости и измеренных значений ускорения (нижняя граница Fн .. верхняя граница Fв), Гц | 2 .. 250 или | |
| диапазон рабочих частот при измерении СКЗ виброперемещения (нижняя граница Fн .. верхняя граница Fв), Гц | 2 .. 250 | |
| неравномерность амплитудно-частотной характеристики относительно базовой частоты в диапазоне частот, % | ||
| от 2Fн до 0,5Fв | не более ±10 | |
| от Fн до 2Fн и от 0,5Fв до Fв | не более +10/-20 | |
| относительный коэффициент поперечного преобразования, % | не более 5 | |
| пределы допускаемой дополнительной относительной погрешности измерения СКЗ виброскорости, СКЗ виброускорения и СКЗ виброперемещения вызванной изменением температуры окружающей среды от нормальных условий, %/оС | не хуже ±0,07 | |
| 2. | СКЗ виброперемещения | |
| диапазон измерения, мкм | не хуже 5-300 | |
| базовая частота измерения, Гц | 40 | |
| предел допускаемой основной относительной погрешности измерения на базовой частоте, % | ||
| от 5 до 10 мкм | не хуже ±10 | |
| от 10 до 300 мкм | не хуже ±5 | |
| разрешающая способность, мкм | 0,1 | |
| 3. | СКЗ виброскорости | |
| диапазон измерения на базовой частоте, мм/с | не хуже 0,5-100 | |
| базовая частота измерения, Гц | 80 | |
| предел допускаемой основной относительной погрешности измерения на базовой частоте, % | ||
| от 0,5 до 1 мм/с | не хуже ±10 | |
| от 1 до 100 мм/с | не хуже ±5 | |
| разрешающая способность, мм/с | 0,01 | |
| 4. | СКЗ виброускорения | |
| диапазон измерения на базовой частоте, м/с2 | не хуже 0,5-100 | |
| базовая частота измерения, Гц | 80 | |
| предел допускаемой основной относительной погрешности измерения на базовой частоте, % | ||
| - от 0,5 до 1 м/с2 | не хуже ±10 | |
| - от 1 до 100 м/с2 | не хуже ±5 | |
| разрешающая способность, м/с2 | 0,01 | |
| 5. | Мгновенные значения ускорения | |
| количество значений | 4096 | |
| разрешающая способность измерения, mg | 1 | |
| 6. | Канал измерения температуры в вибропреобразователе | |
| нижний предел измерения, °C | -40 | |
| верхний предел измерения, °C | 85 | |
| абсолютная погрешность, °C | ± 5,0 | |
| разрешающая способность, °C | 0,1 | |
| 7. | Канал измерения температуры в термопреобразователе | |
| нижний предел измерения, °C | -55 | |
| верхний предел измерения, °C | 125 | |
| абсолютная погрешность, °C | ±1,0 | |
| разрешающая способность, °C | 0,1 | |
| 8. | Интерфейс ближней связи | Bluetooth Low Energy 4.2 |
| протокол | GATT | |
| радиус действия, м | до 100 | |
| скорость передачи информации, бит/сек | до 256 000 | |
| 9. | Интерфейс дальней связи для модификации с LoRaWAN | LoRaWAN 1.0.3 |
| протокол | Автон | |
| радиус действия | ||
| - в условиях городской застройки, м | до 2 000 | |
| - на открытой местности в условиях прямой видимости, м | до 15 000 | |
| скорость передачи информации, бит/сек | от 250 до 5 470 | |
| 10. | Рабочий диапазон температур, °C | |
| преобразователь измерительный | -40 (-52, -56) .. +60 | |
| вибропреобразователь | -40 .. +105 | |
| термопреобразователь | -40 .. +125 | |
| 11. | Присоединительная резьба | М20х1.5, G1/2 |
| 12. | Класс взрывозащиты | 0Ex ia IIC T4 Ga X |
| 13. | Степень защиты оболочки | IP68 |
| 14. | Питание | батарея D LiMnO2 |
| емкость, А*ч | 11 | |
| количество измерений для модификации с двумя каналами измерения вибрации и двумя каналами измерения температуры, шт. | не менее 120 000 | |
| 15. | Габаритные размеры измерительного преобразователя | |
| длина, мм | 156 | |
| диаметр, мм | 63 | |
| 16. | Габаритные размеры вибропреобразователя | |
| длина, мм | 39 | |
| диаметр, мм | 38 | |
| 17. | Масса, кг | не более 1,0 |
