LoRaWAN

Пример на GitHub >>> (opens in a new tab)

Модель

1. Пакет с текущими показаниями

2. Пакет “тревога”

Расшифровка битового поля «Значения основных настроек»

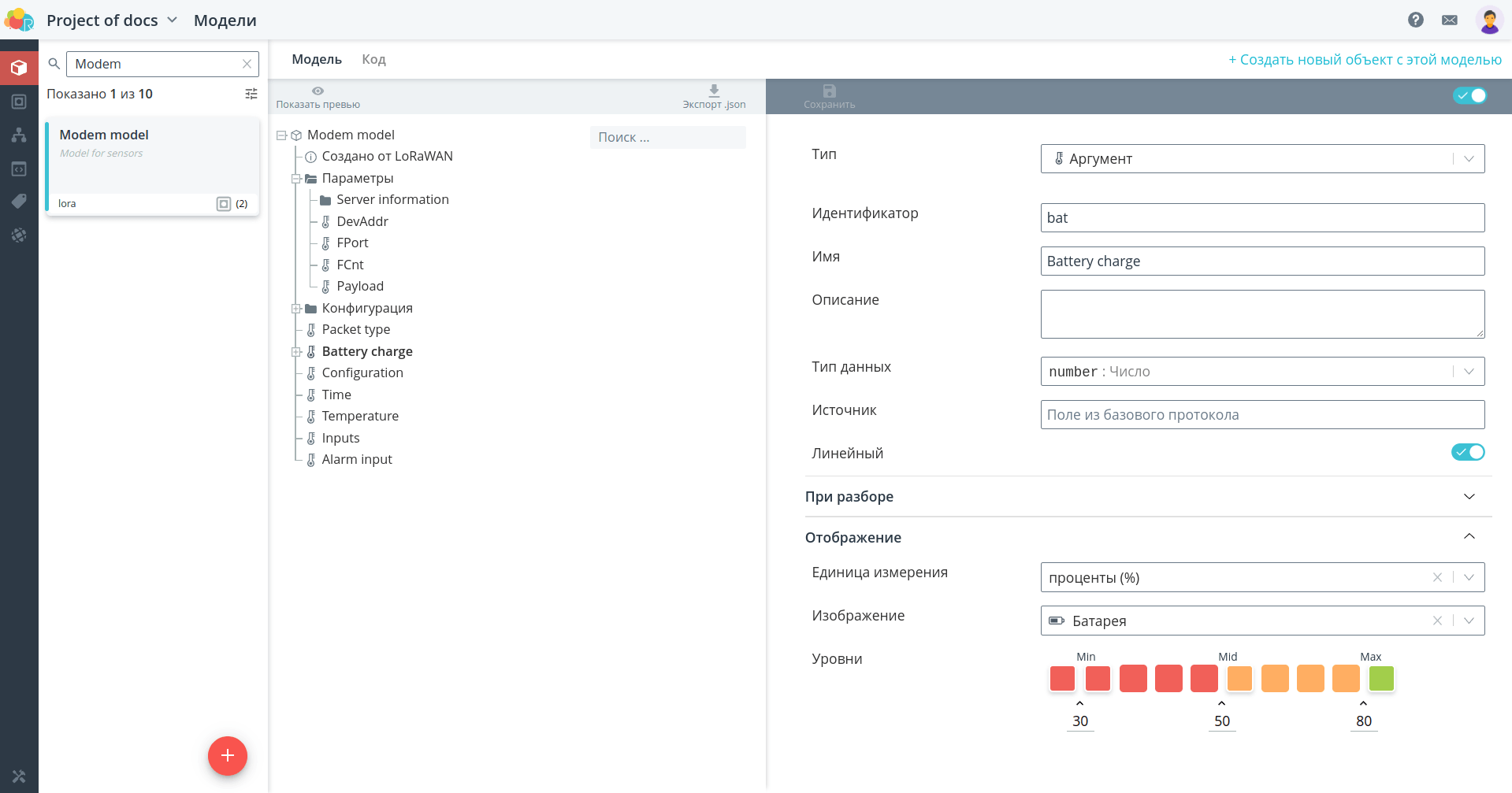

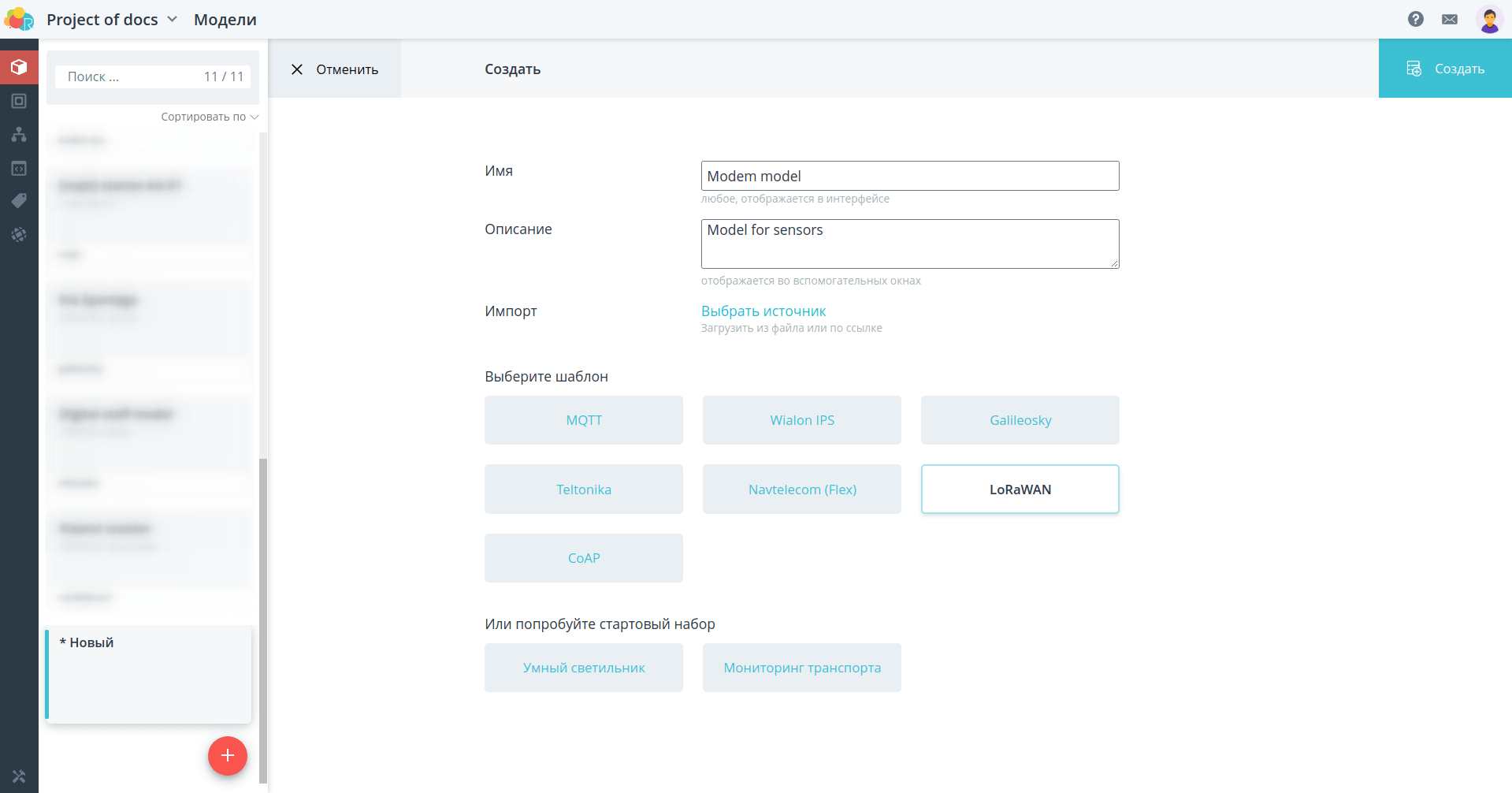

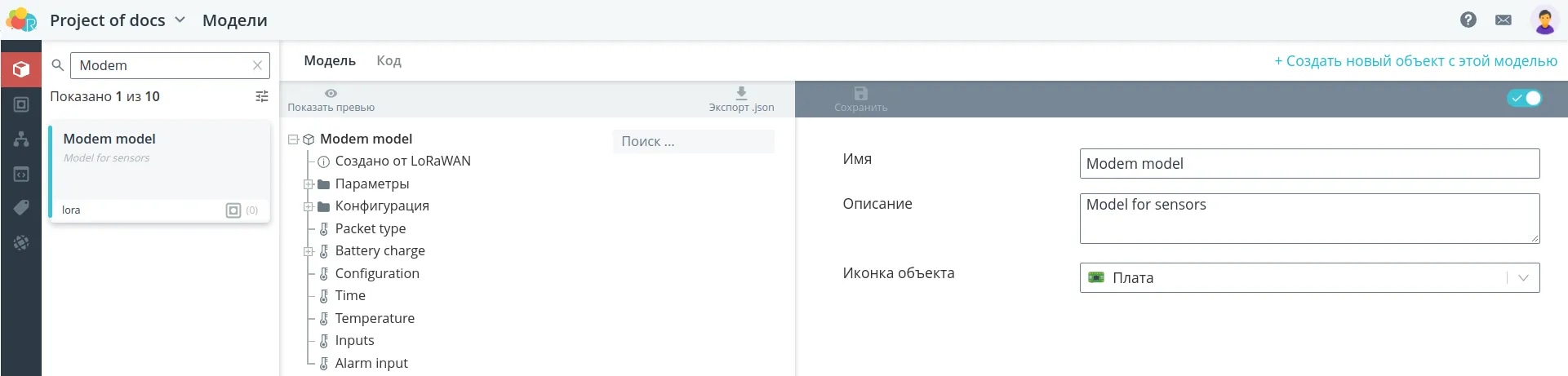

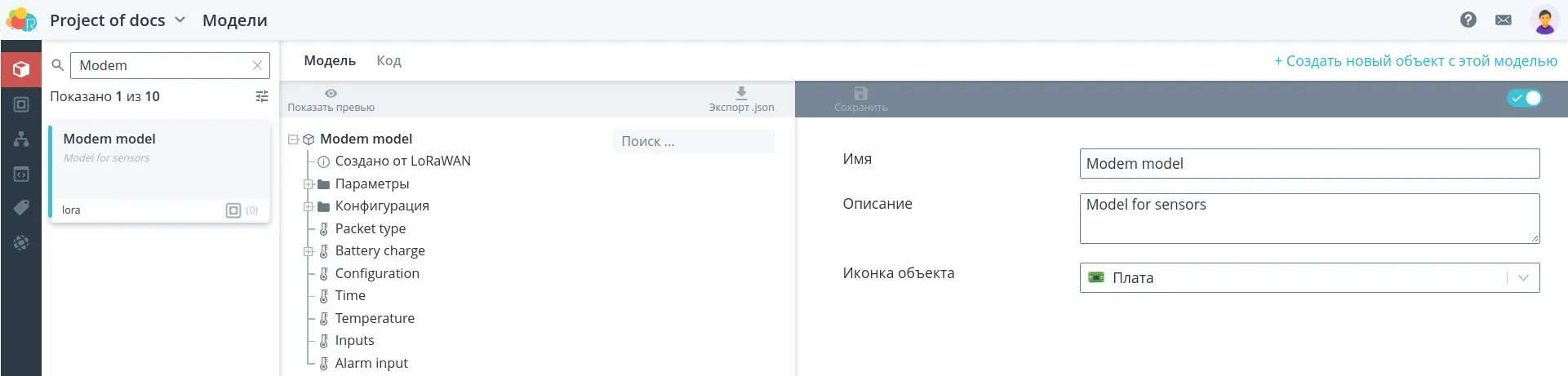

Для подключения модема к платформе создайте для него модель LoRaWAN.

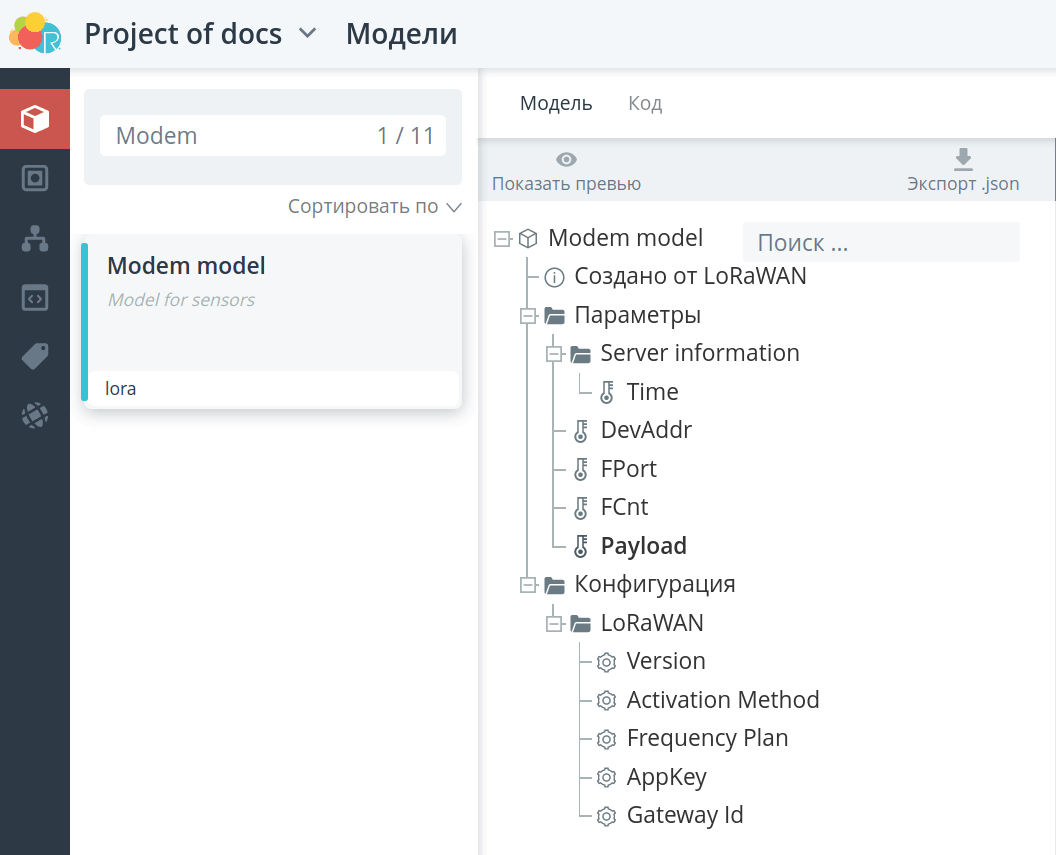

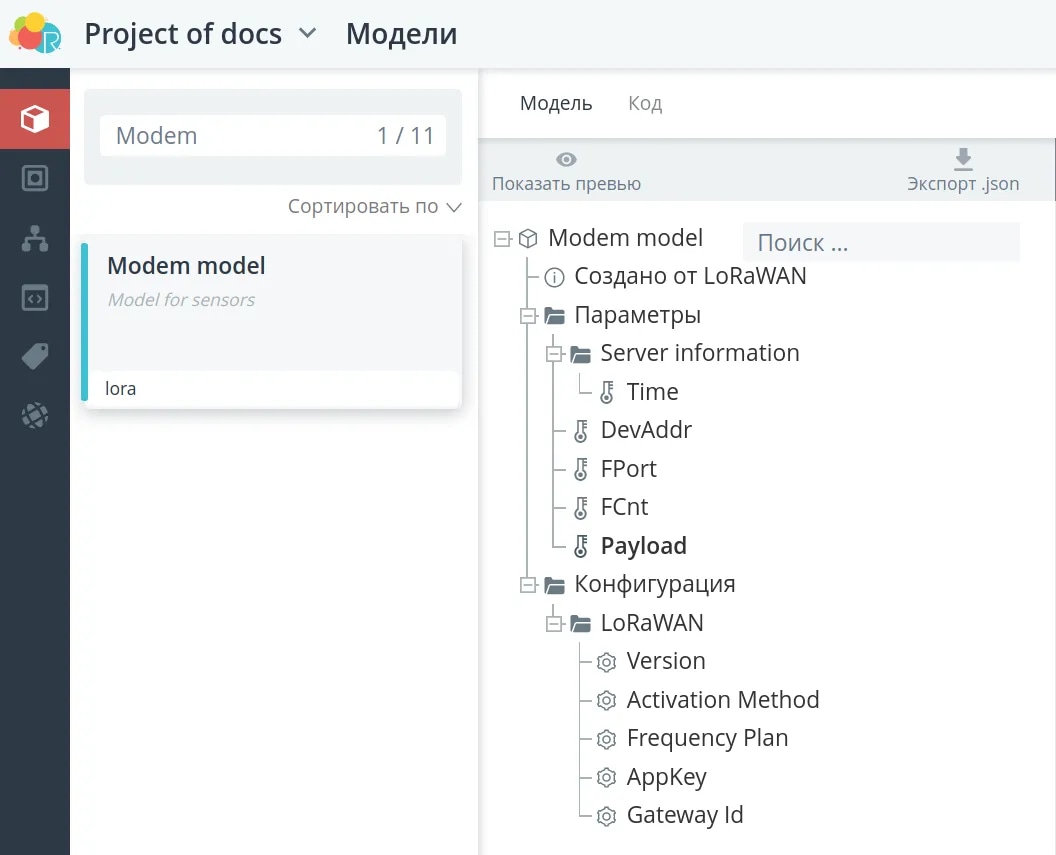

В шаблонной модели LoRaWan есть только базовые параметры.

Разбор данных необходимо произвести в обработчике, а параметры создать в модели дополнительно.

Подробнее о формировании аргументов LoRaWAN >>>

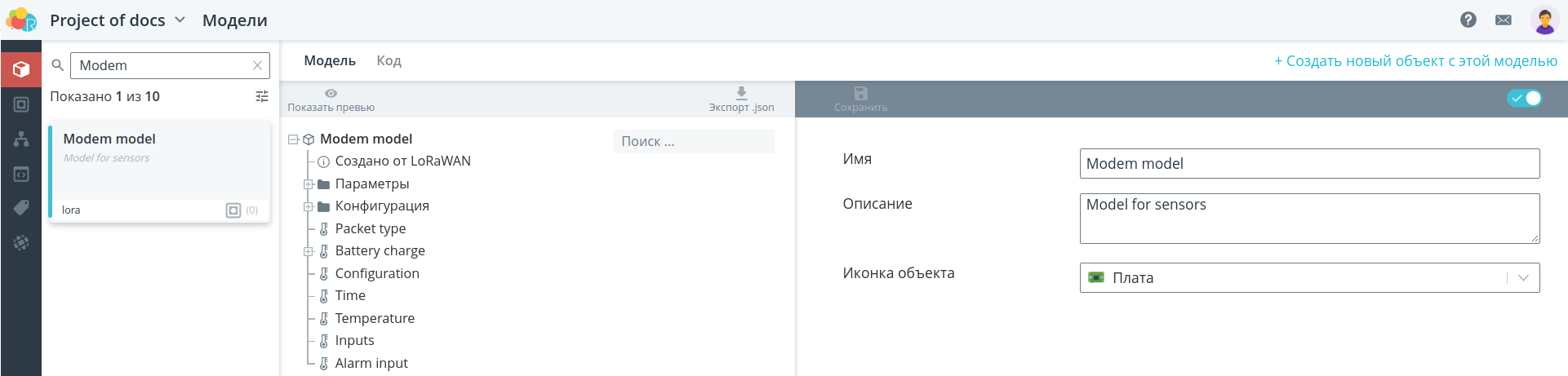

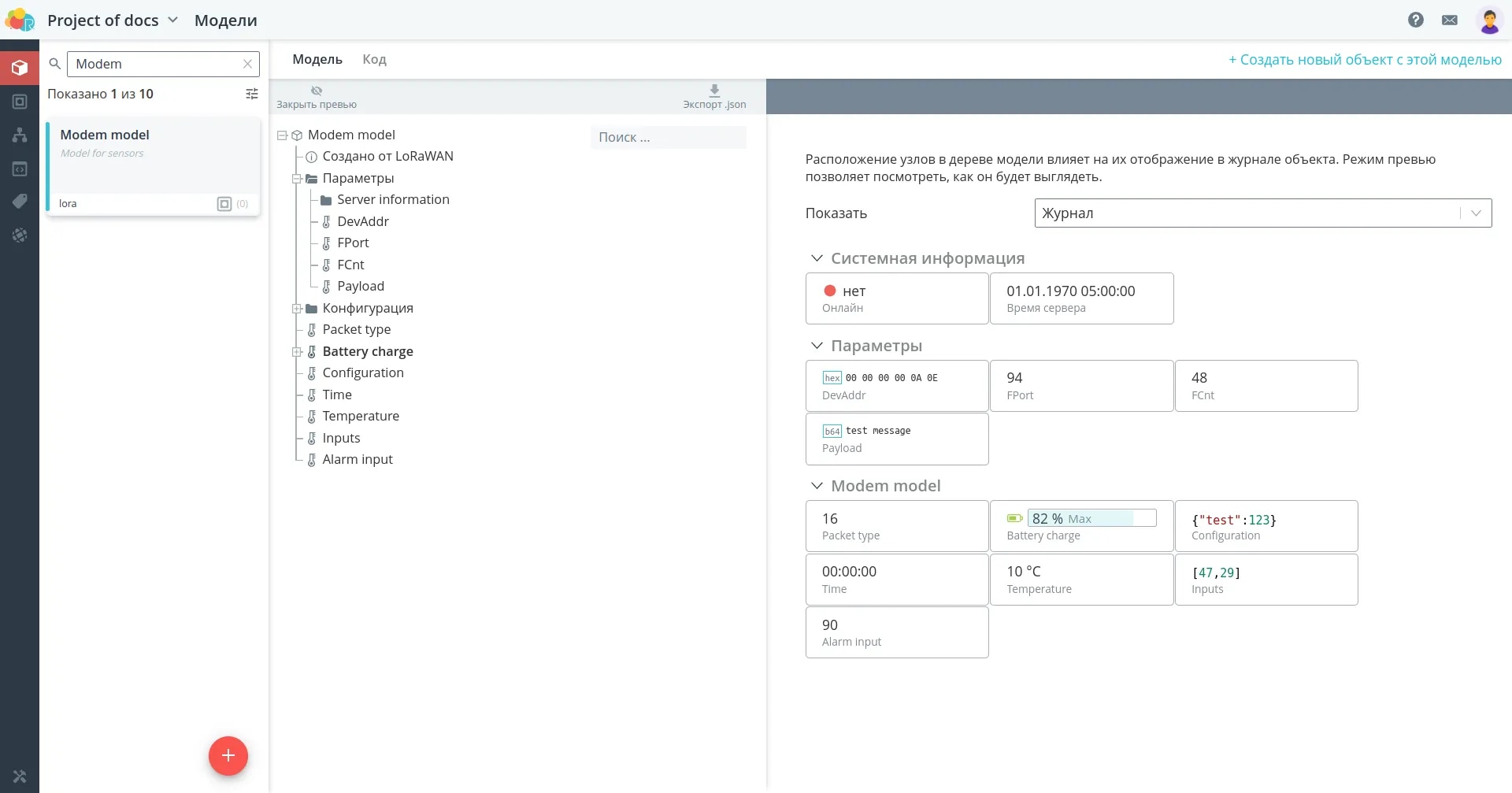

Посмотрите превью объекта с моделью, которую вы создали, нажав кнопку Показать превью.

При желании выберите иконку для отображения объекта на карте или загрузите свое изображение.

Модель для импорта >>> (opens in a new tab)

Объект

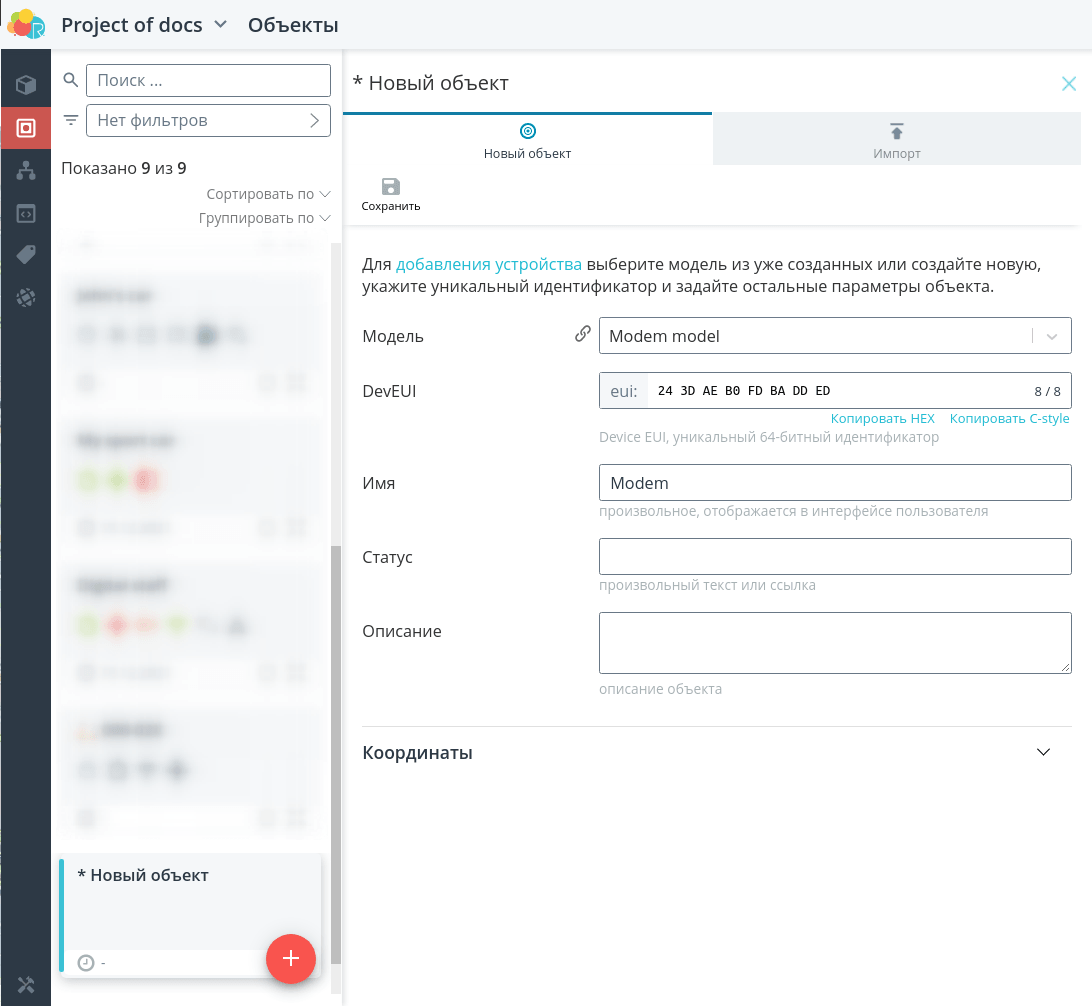

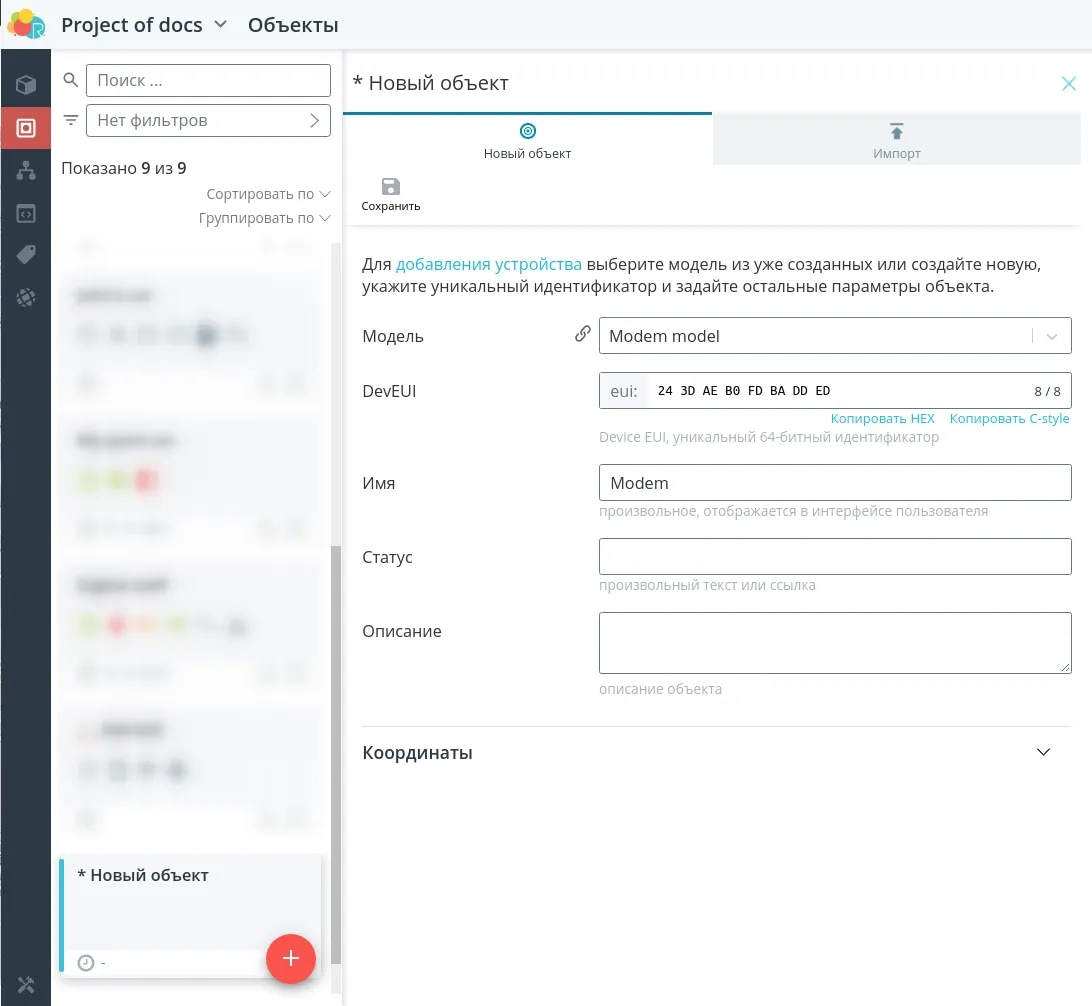

Создайте объект для вашего модема. Выберите модель, которую только что создали. Затем введите идентификатор устройства DevEUI. Укажите имя объекта.

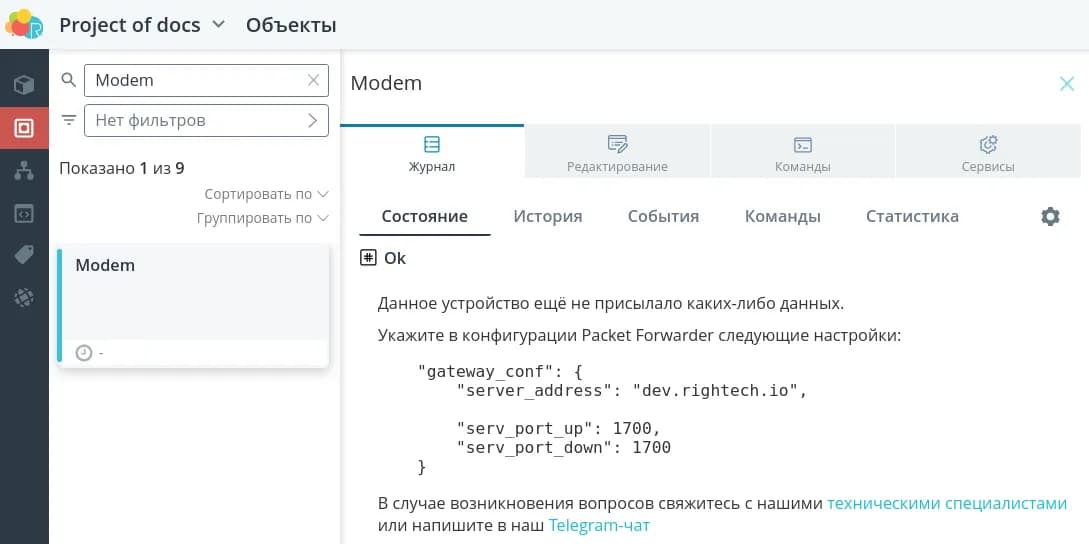

После сохранения откроется инструкция по настройке устройства на платформу.

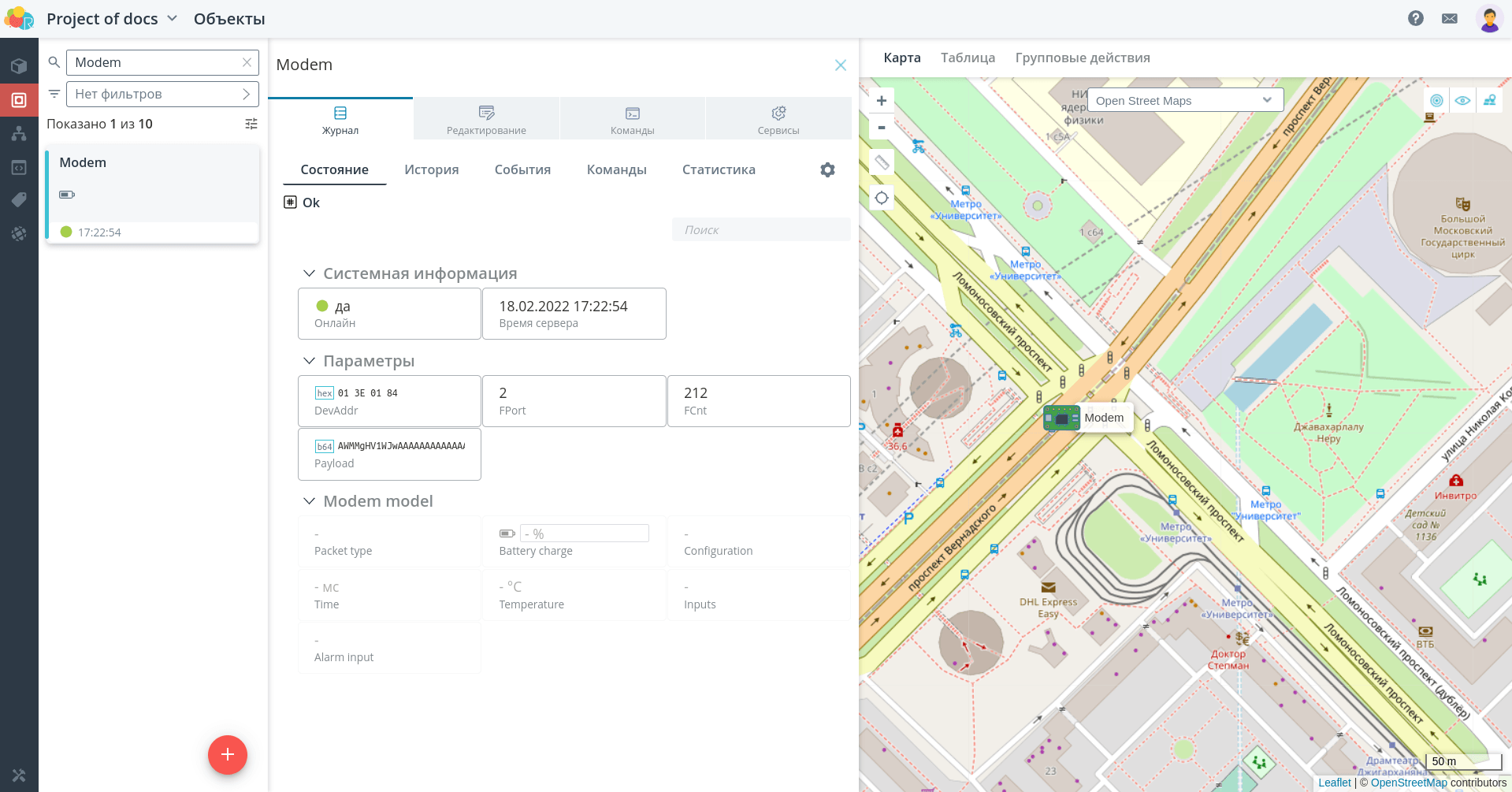

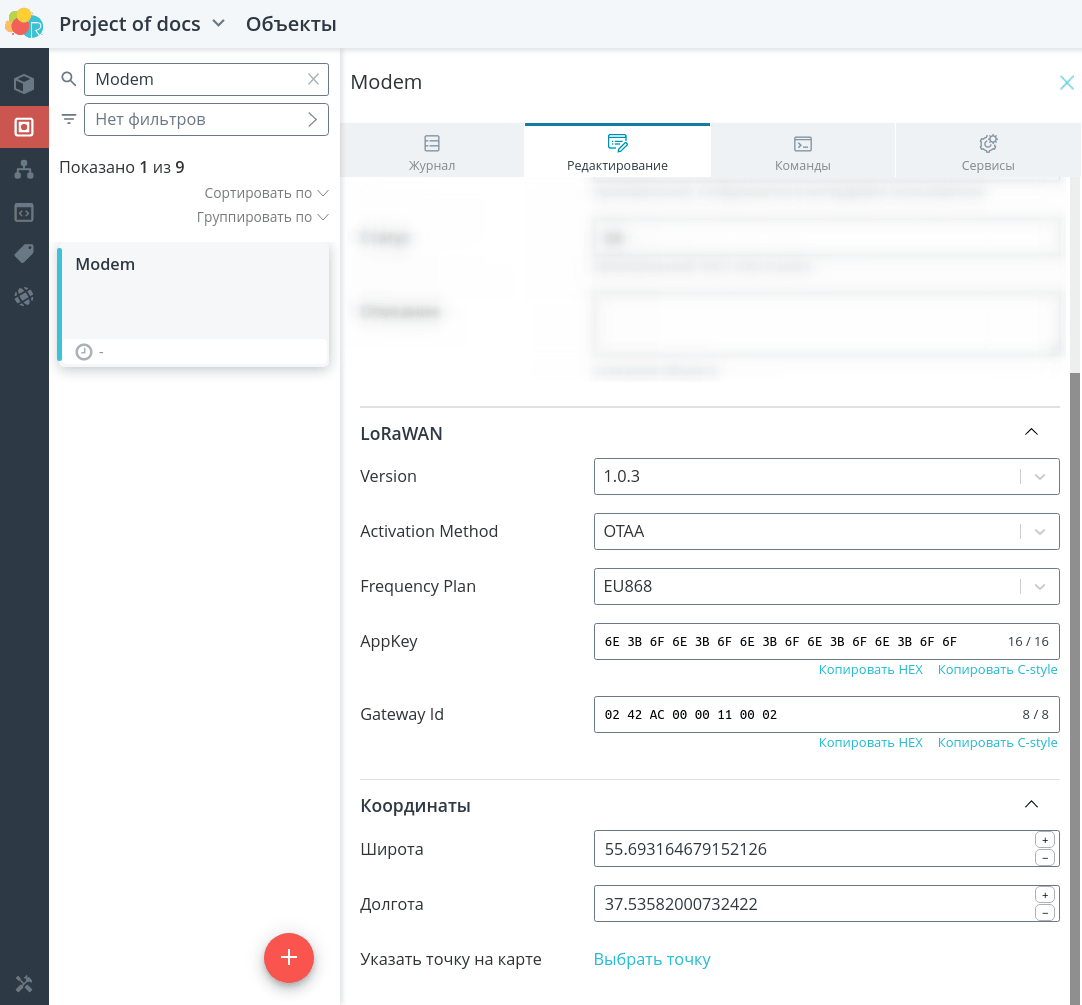

Перейдите на вкладку Редактирование. Выберите частотный план Frequency plan. Укажите ключ приложения AppKey и идентификатор шлюза Gateway Id. Также в разделе Координаты вы можете указать конкретную геопозицию модема, прописав широту и долготу, или выбрать точку на карте. Тогда он будет стационарно отображаться на карте даже при отсутствии координат в пакете данных.

• Подробнее о создании объекта >>>
• Объект для импорта >>> (opens in a new tab)

Подключение

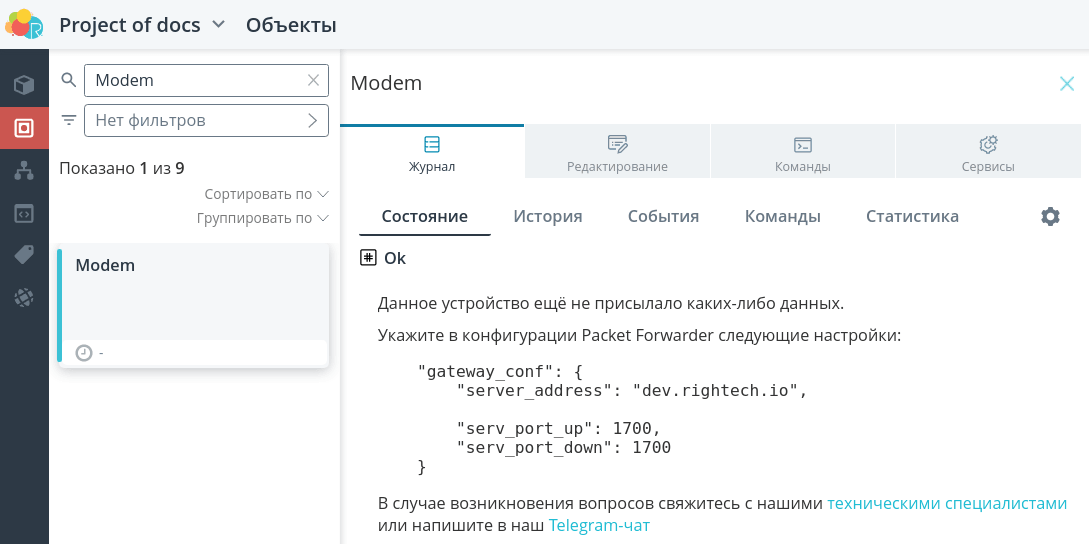

Для подключения модема к платформе в его конфигураторе Packet Forwarder укажите следующие настройки:

{
  "gateway_conf": {
    "gateway_ID": "<Gateway EUI>",
    "server_address": "dev.rightech.io",
    "serv_port_up": 1700,
    "serv_port_down": 1700
  }
}

Убедитесь, что после сохранения настроек данные от устройства присылаются и отображаются в интерфейсе.

Подробнее о подключении устройств >>>

Обработчики

Для разбора данных, полученных от устройства по протоколу LoRaWAN, воспользуйтесь обработчиком.

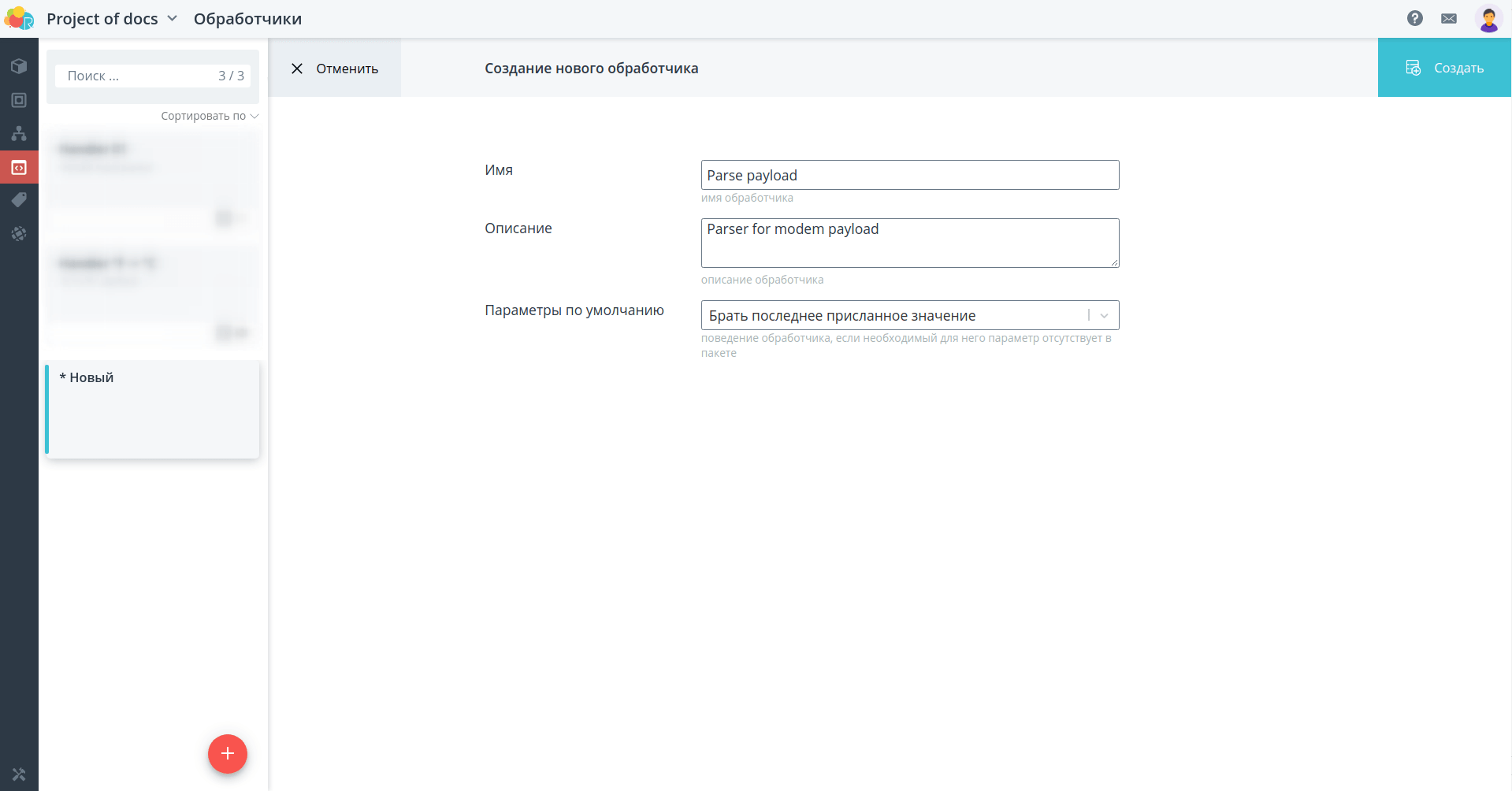

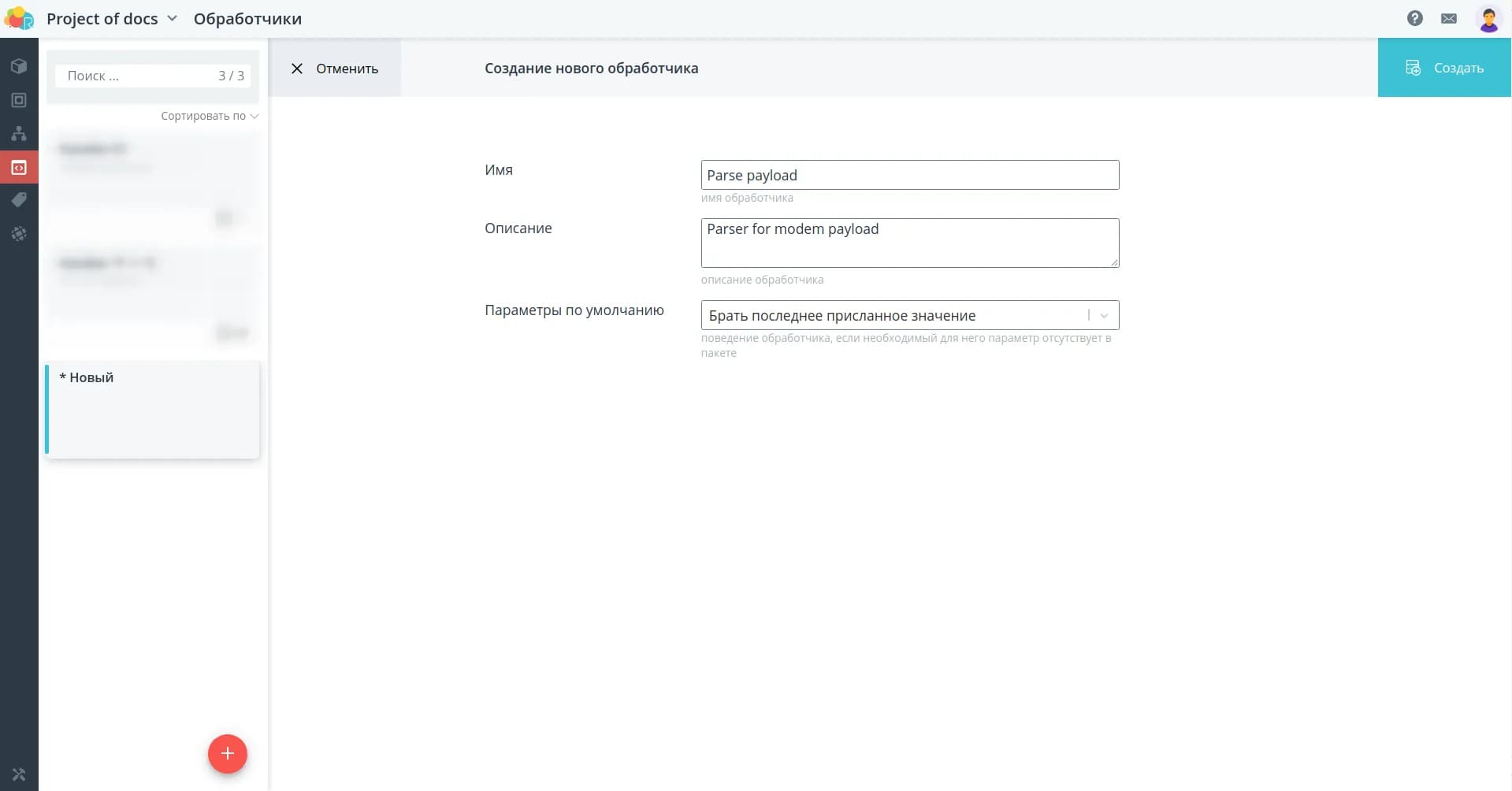

Создайте новый обработчик.

Напишите код вашего обработчика, который принимает данные из payload на вход, а на выходе возвращает значения от датчика.

const EVENT_PACKET = 1;
const EVENT_ALARM = 2;

/**
 * Check if n-th bit set for number
 * @param value {number} number value
 * @param bit   {number} bit position
 */
function bit(value, bit) {
  return (value & (1 << bit)) !== 0;
}

/**
 * Parse Vega SI-11 Payload
 * https://en.iotvega.com/product/si11
 *
 * ```
 *                   | 0    | 1   | 2   | 3 | 4 | 5 | 6 | 7 | 8-11  | 12-15 | 16-19 | 20-23
 *  1 - EVENT_PACKET | type | bat | cfg |  timestamp    | t | in[0] | in[1] | in[2] | in[3]
 *  2 - EVENT_ALARM  | type | bat | cfg | i |   timestamp   | in[0] | in[1] | in[2] | in[3]
 *
 * ```
 * @param payload {string} base64 encoded payload
 */
export function process(payload) {
  const data = ric.base64.decode(payload);
  let offset = 0;

  /* - option 1 - parse binary payload from raw byte array */
  const bytes = new Uint8Array(data.buffer);

  const evtype = bytes[offset++];
  const battery = bytes[offset++];
  const configByte = bytes[offset++];
  const config = {
    activation: bit(configByte, 0) ? "abp" : "otaa",
    inputs: [
      +bit(configByte, 4),
      +bit(configByte, 5),
      +bit(configByte, 6),
      +bit(configByte, 7),
    ],
  };
  const evin = evtype === EVENT_ALARM ? bytes[offset++] : undefined;

  /* - option 2 - use JS `DataView` interface (like Node's `Buffer`) */
  const evtime = data.getUint32(offset, true) * 1000;
  offset += 4;

  const temperature =
    evtype === EVENT_PACKET ? data.getInt8(offset++) : undefined;

  const inputs = [];
  for (let i = 0; i < 4; i++) {
    inputs[i] = data.getUint32(offset, true);
    offset += 4;
  }

  return { evtype, battery, config, evin, evtime, temperature, inputs };
}

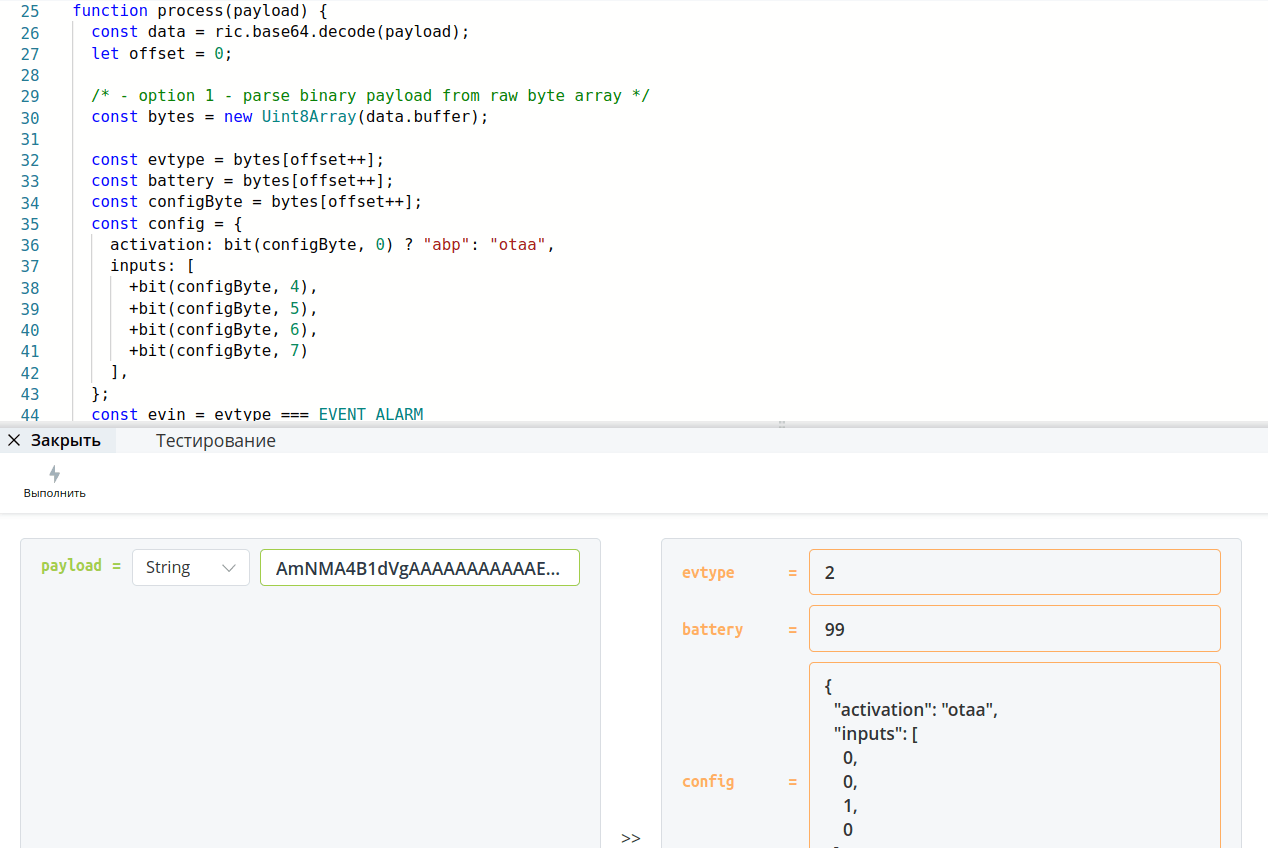

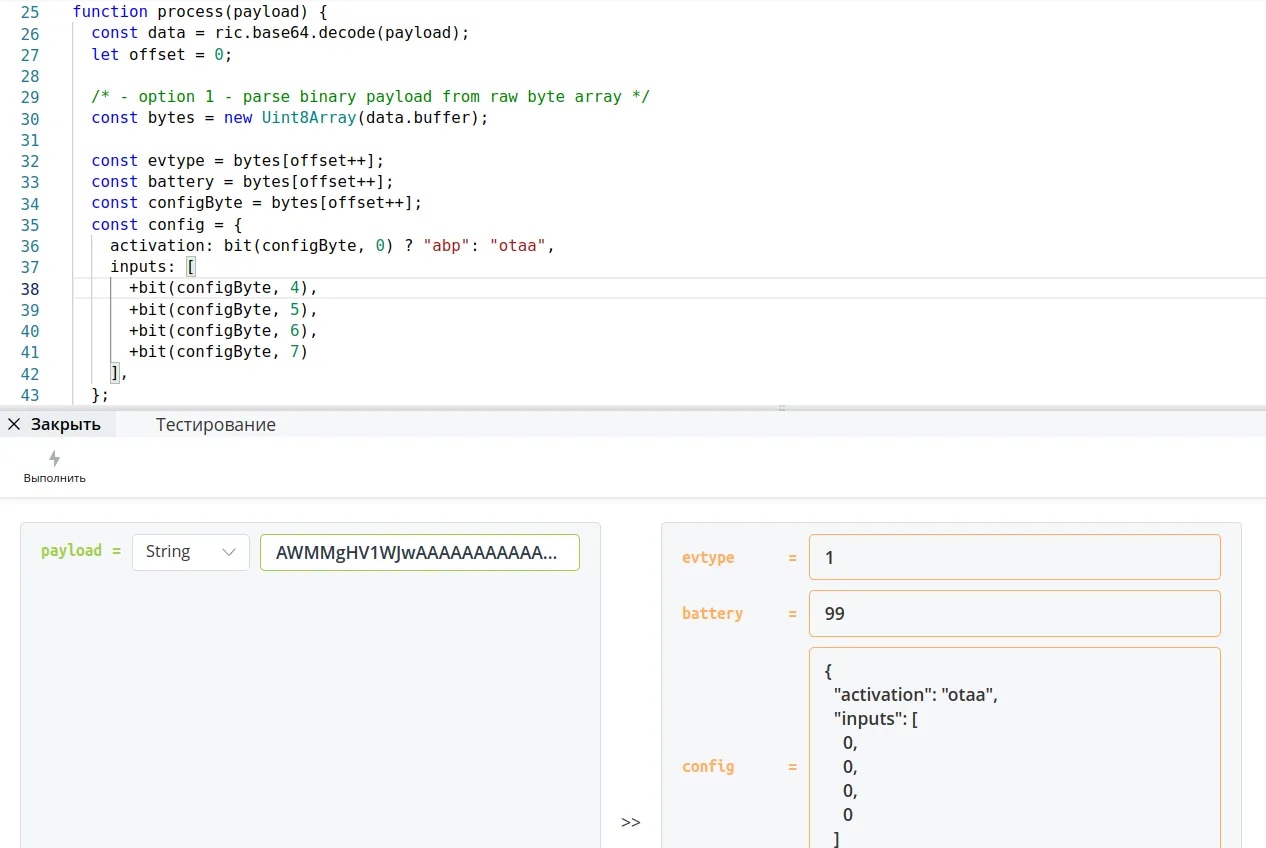

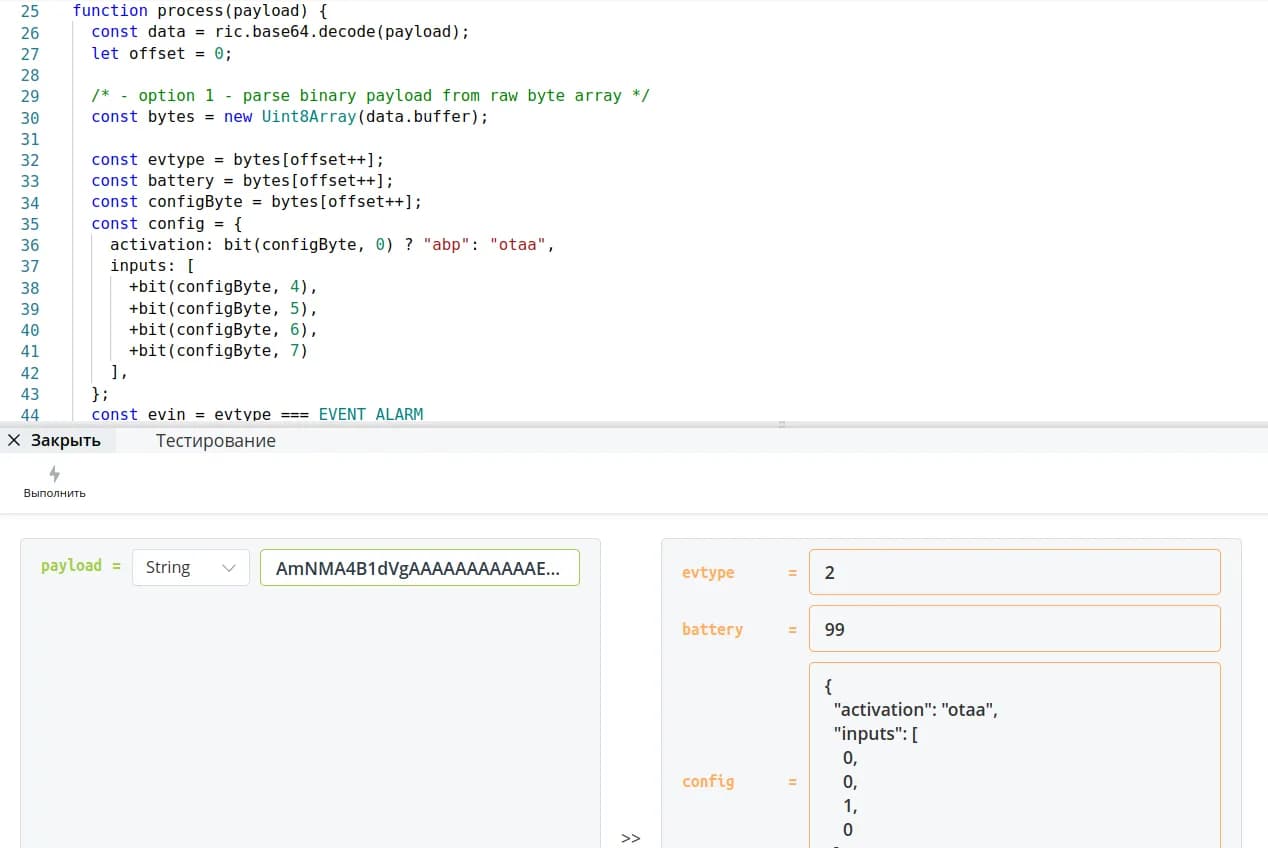

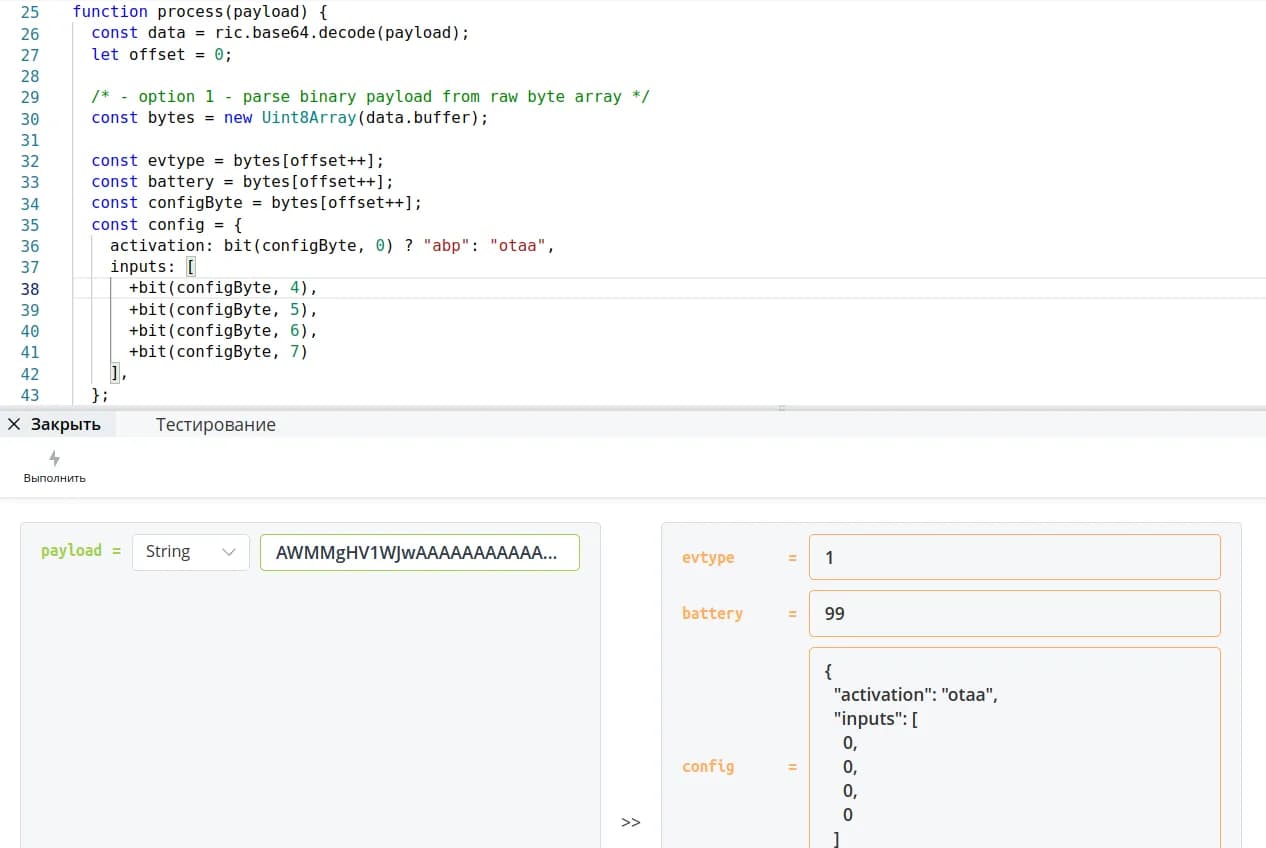

После сохранения обработчика проверьте его работоспособность в режиме тестирования на некоторых типовых пакетах.

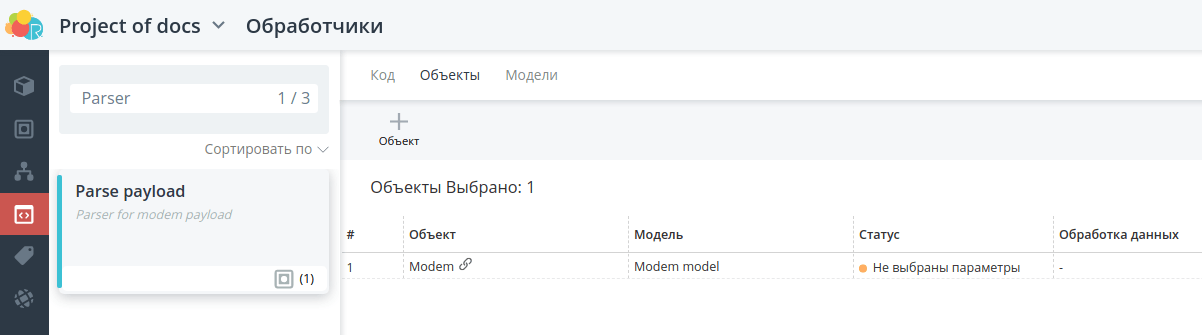

На вкладке Объекты выберите ваш модем.

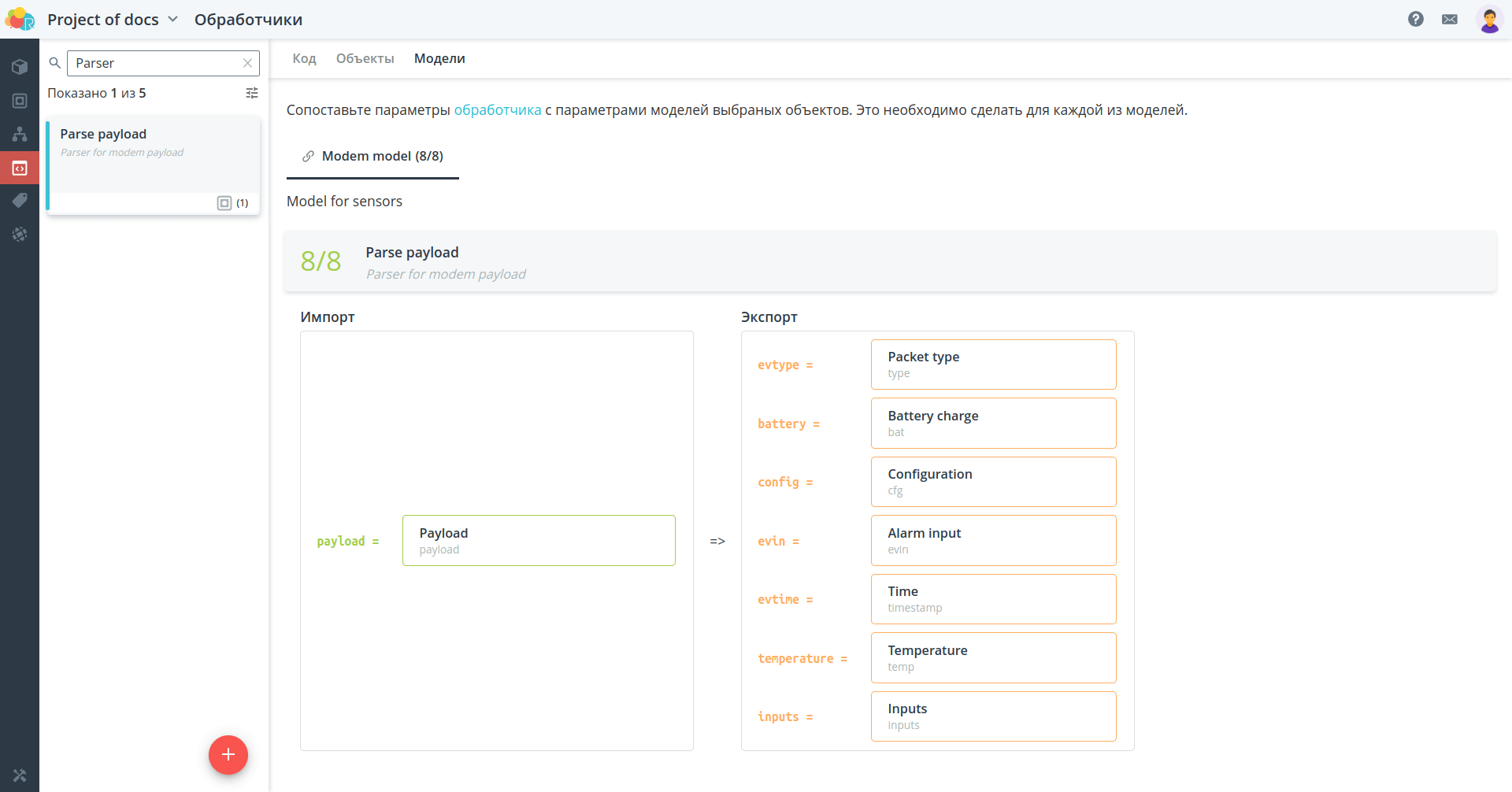

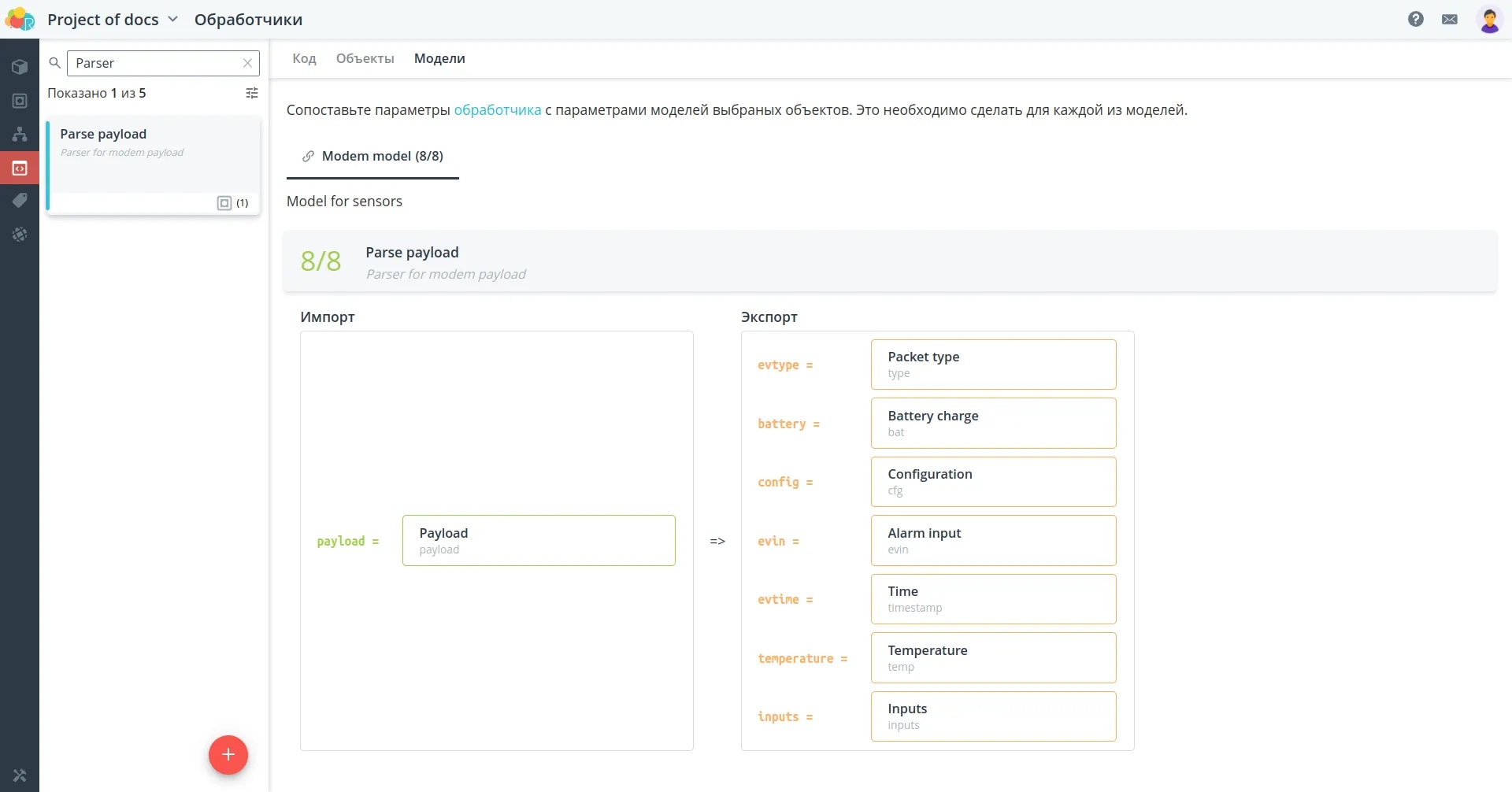

Соотнесите входные и выходные параметры обработчика с аргументами, которые были созданы в модели.

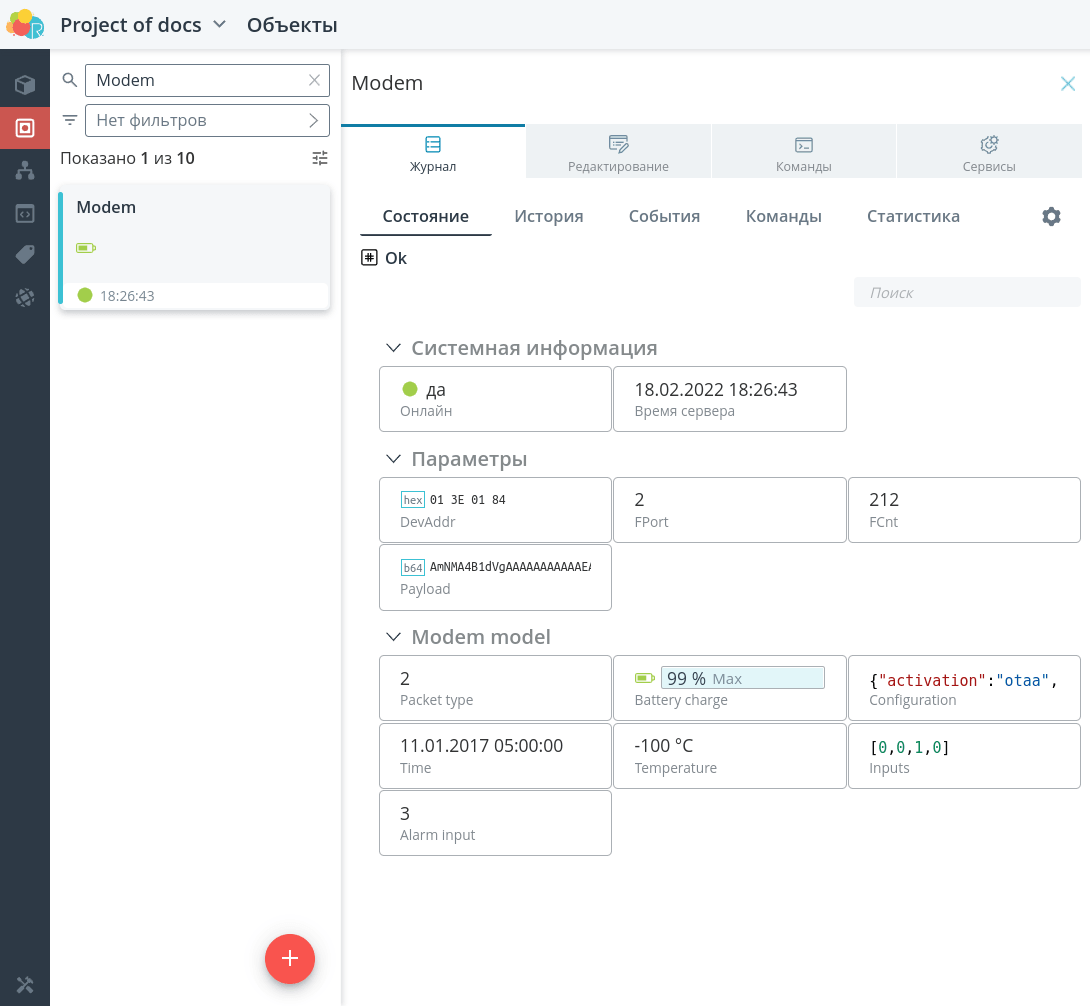

Теперь при поступлении пакетов от устройства будет появляться информация по параметрам датчиков.

• Подробнее о возможностях обработчиков >>>
• Код обработчика >>> (opens in a new tab)
