Журнал

Состояние

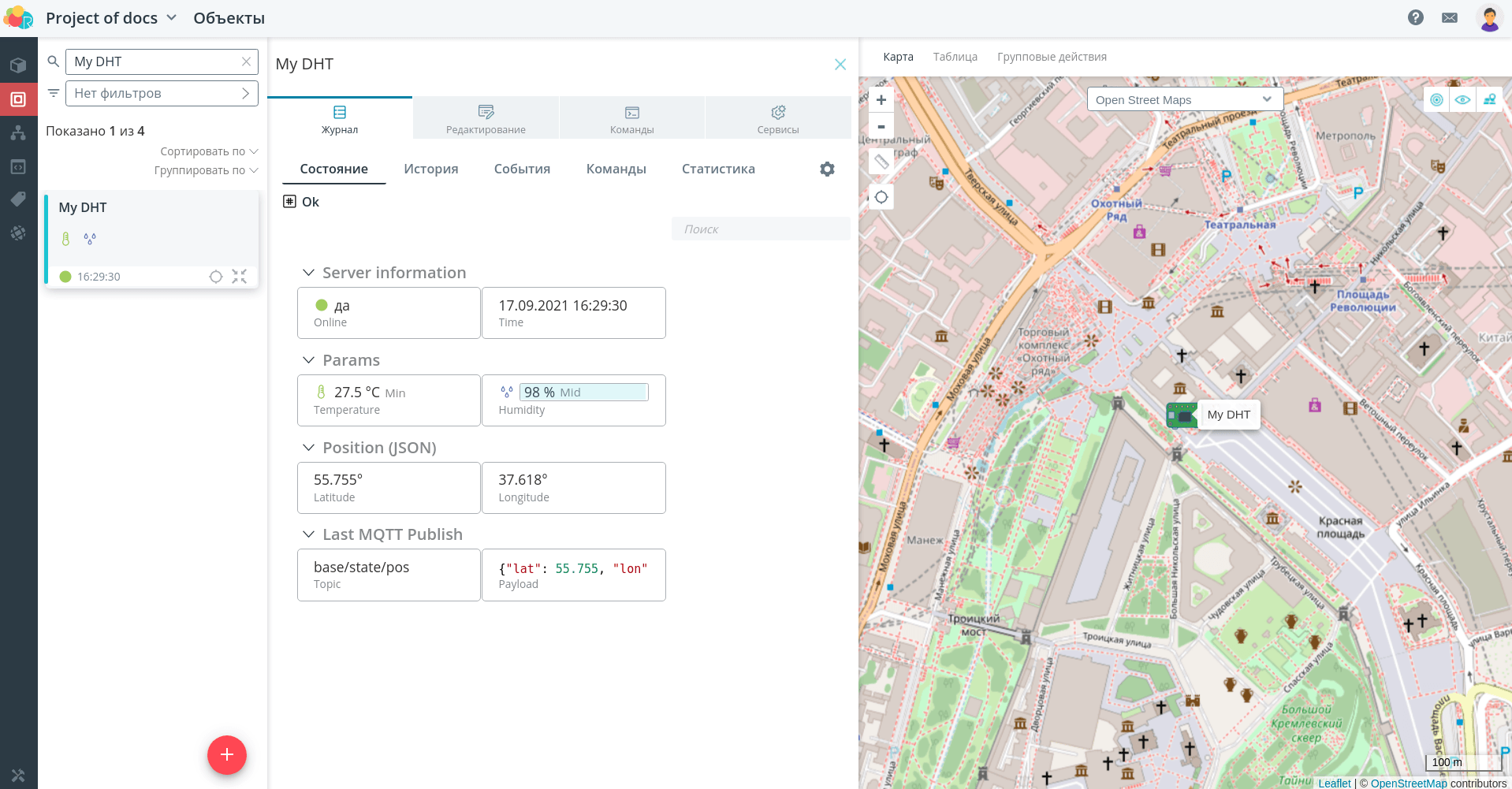

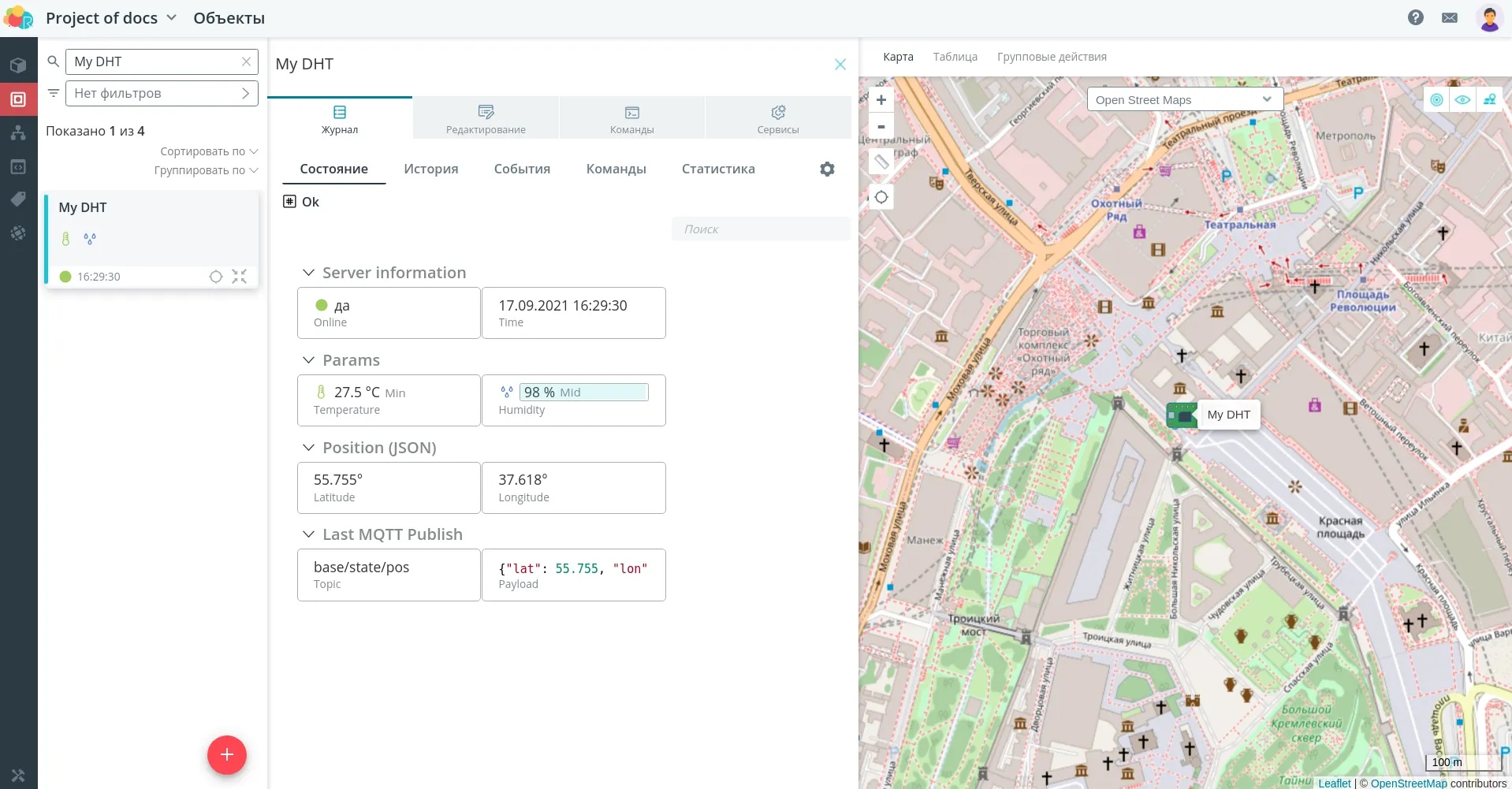

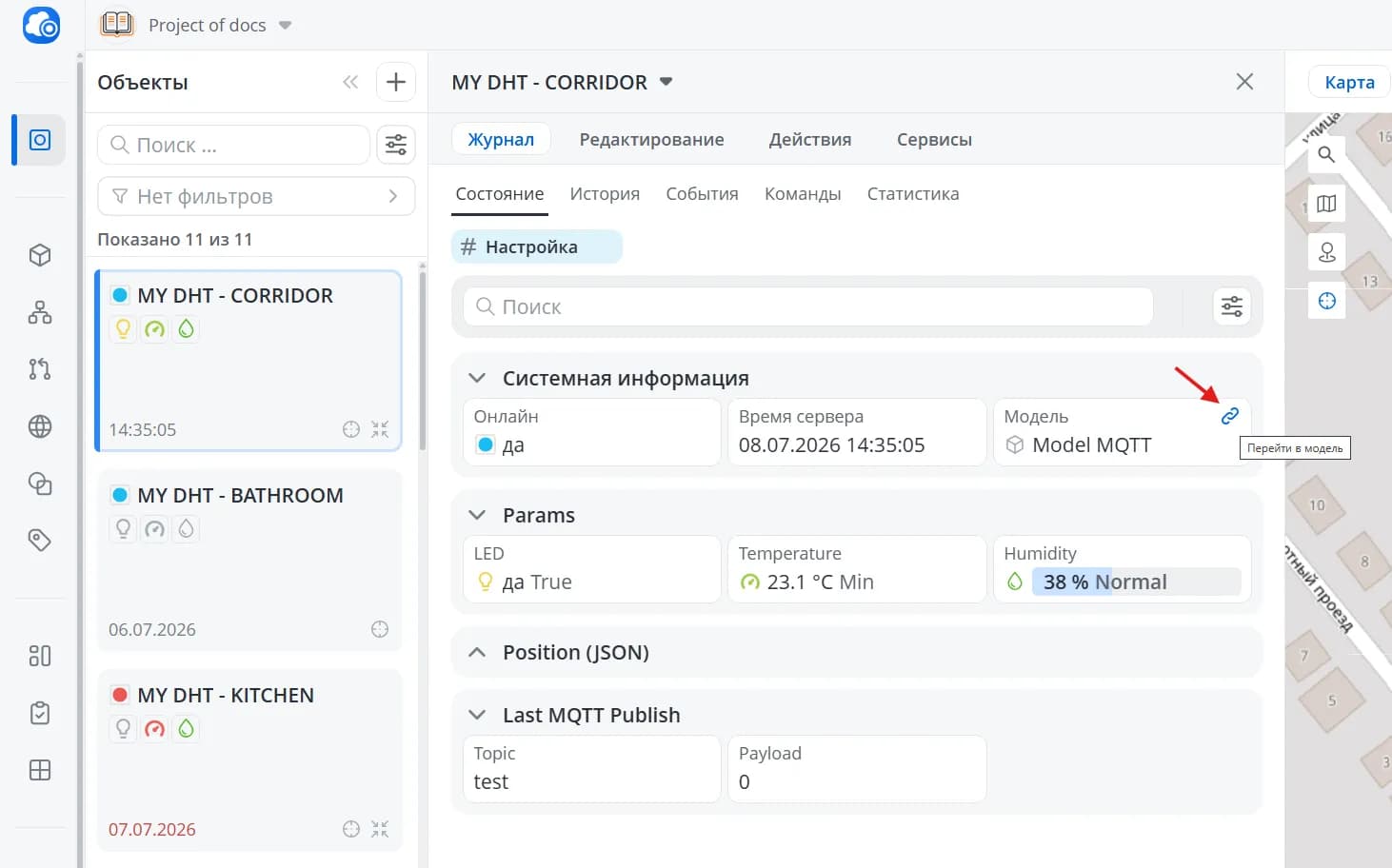

В журнале состояния любого объекта, помимо созданных в модели параметров, всегда присутствует блок Системная информация:

Online – статус подключения устройства. После успешного подключения устройства к объекту сразу сменится на “да”;
Время сервера – время, в которое устройство прислало пакет данных, подключилось или отключилось;
Модель – полученные данные отображаются в интерфейсе в соответствии с моделью. Наведите на название модели, чтобы появилась ссылка для быстрого перехода в дерево модели.

💡

Параметры, которые присылает устройство, но не созданные в модели с нужным источником, отображаться не будут. Воспользуйтесь автонаполнением модели, чтобы увидеть все данные от устройства и добавить в модель необходимые элементы.

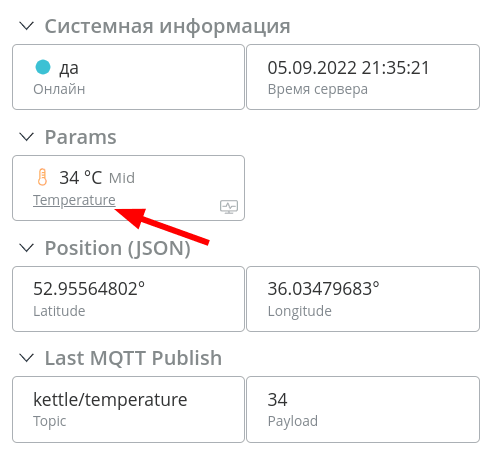

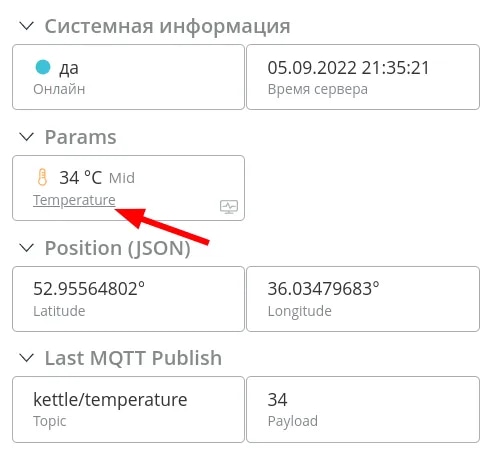

Интерфейс карточки параметра строится в соответствии с тем, как он описан в модели.

1 – Имя параметра, указанное в модели. При наведении на него отображается описание, если оно задано. Также при нажатии на имя происходит быстрый переход к этому элементу в модели
2 – Иконка параметра с цветом, соответствующим текущему уровню. Показывается, если для параметра в модели включена опция Отображать на карточке объекта
3 – Значение в соответствии с указанным в модели типом данных
4 – Указанная в модели единица измерения
5 – Текст уровня для полученного значения

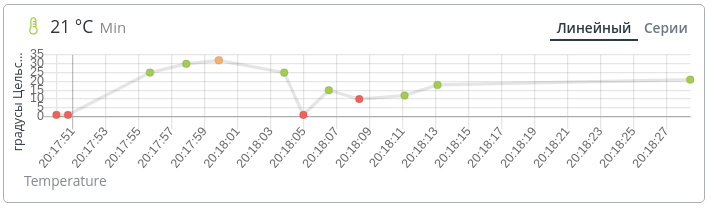

График параметра

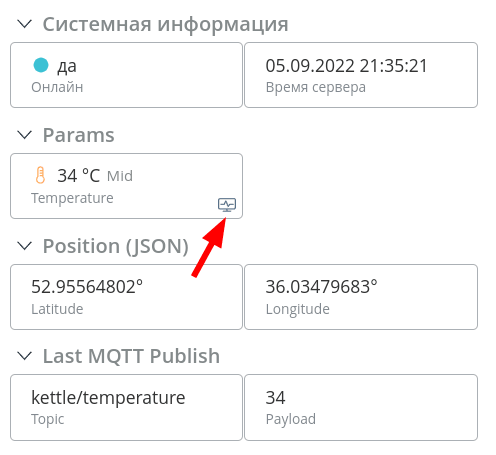

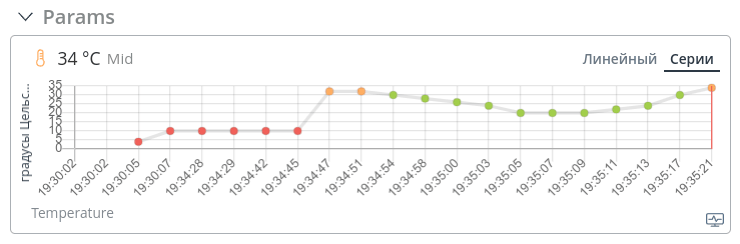

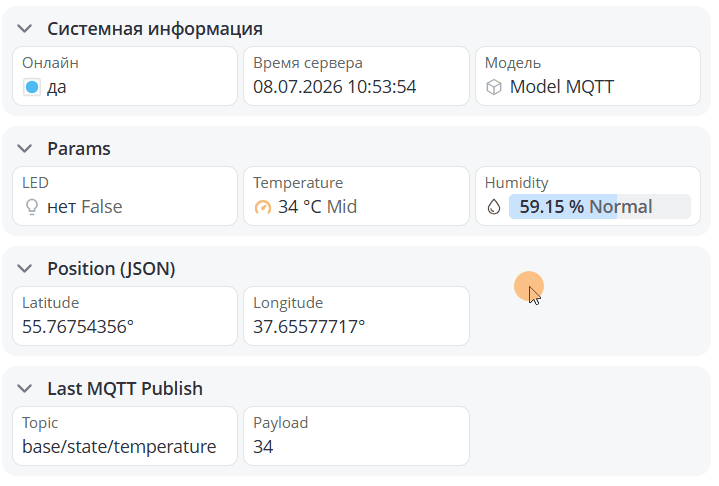

Для просмотра графика по параметру нажмите на иконку в правом нижнем углу его карточки. Она появляется при наведении на параметр и доступна только для числовых и логических типов данных. График можно перемещать с помощью drag-and-drop и увеличивать колесиком мыши. Наведите на точку, чтобы отобразилась информация о времени получения пакета данных с этим значением параметра.

💡

На вкладке Состояние график формируется за текущие сутки. Для просмотра графика за определенный период перейдите на вкладку История.

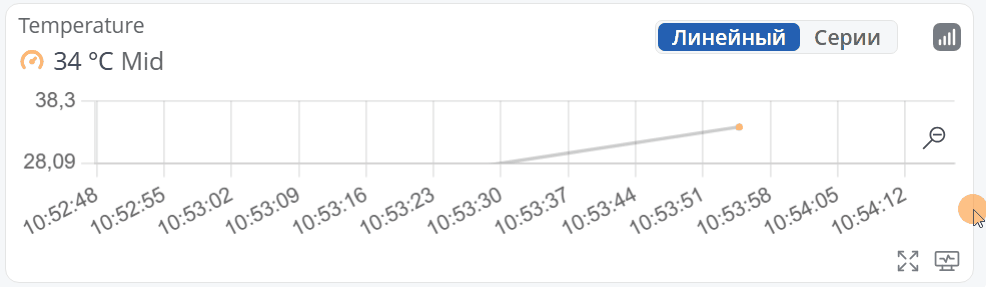

Если график изменен по размеру или сдвинут, появляется кнопка уменьшения масштаба. Нажмите на нее, чтобы график отобразился в исходном виде.

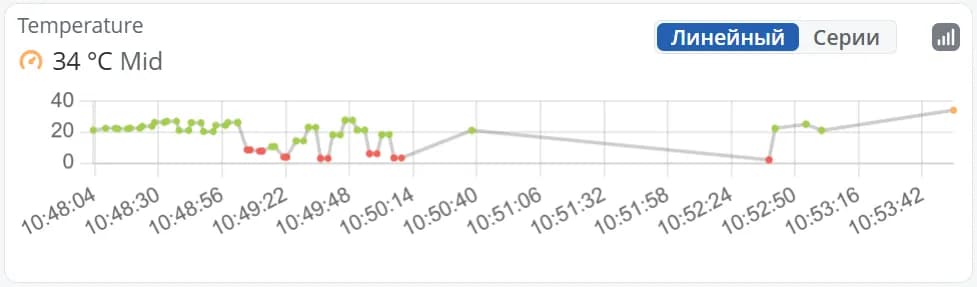

В режиме Линейный сетка времени отображается с равными интервалами. Этот режим удобен, когда нужно оценить изменение показаний с учетом времени их получения.

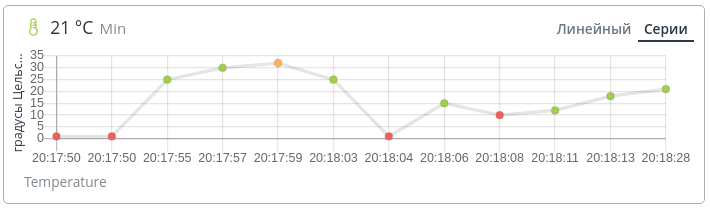

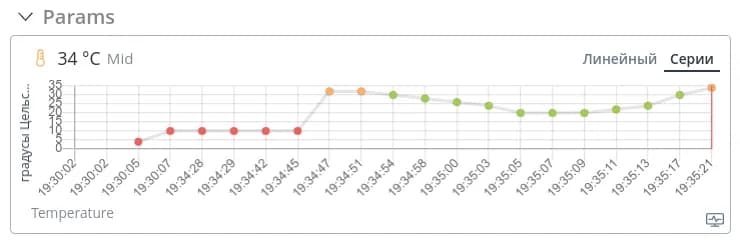

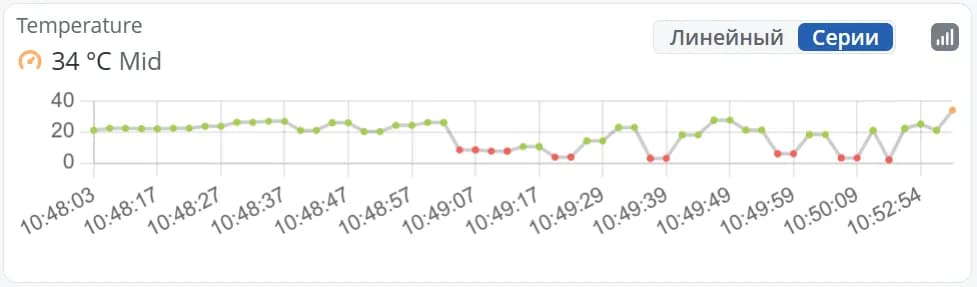

В режиме Серии сетка времени масштабируется таким образом, чтобы показания отображались равномерно независимо от того, какая задержка по времени между ними. Этот режим удобен, когда устройство долго не отправляло данные, либо наоборот – шлет данные очень часто.

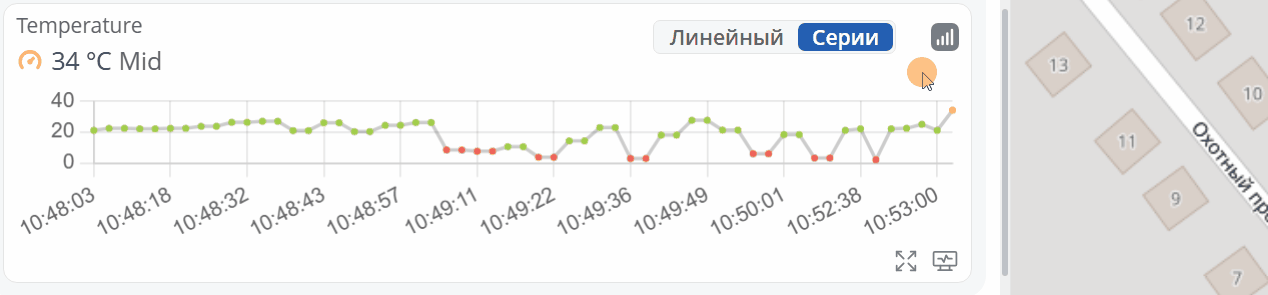

Нажмите на кнопку в правом верхнем углу, чтобы открылась статистика по параметру.

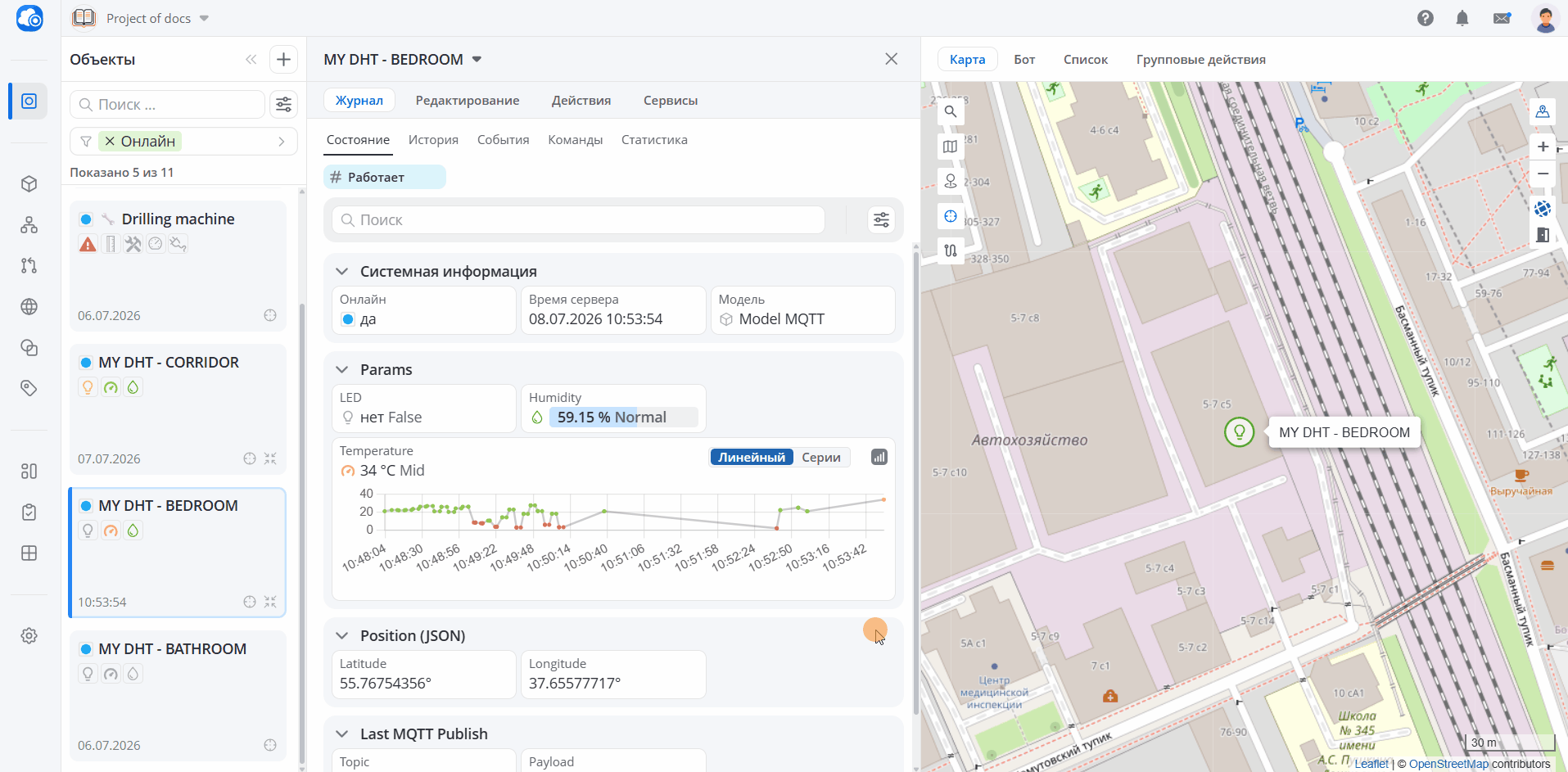

Нажмите кнопку На весь экран, чтобы перейти в полноэкранный режим просмотра графика. Чтобы выйти из него, нажмите на кнопку в правом нижнем углу или клавишу Esc.

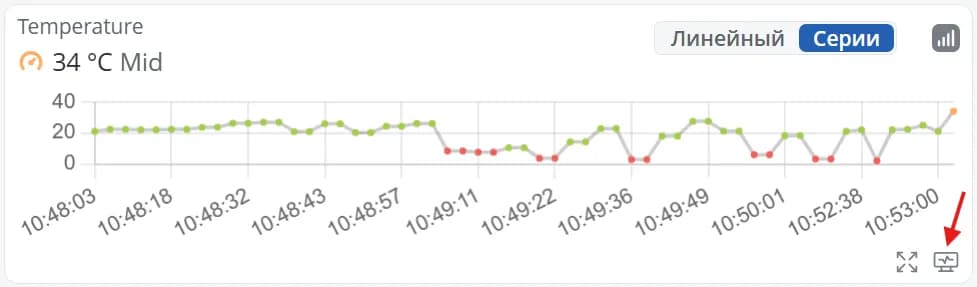

Чтобы закрыть график, нажмите на кнопку Скрыть график параметра в правом нижнем углу.

Настройки

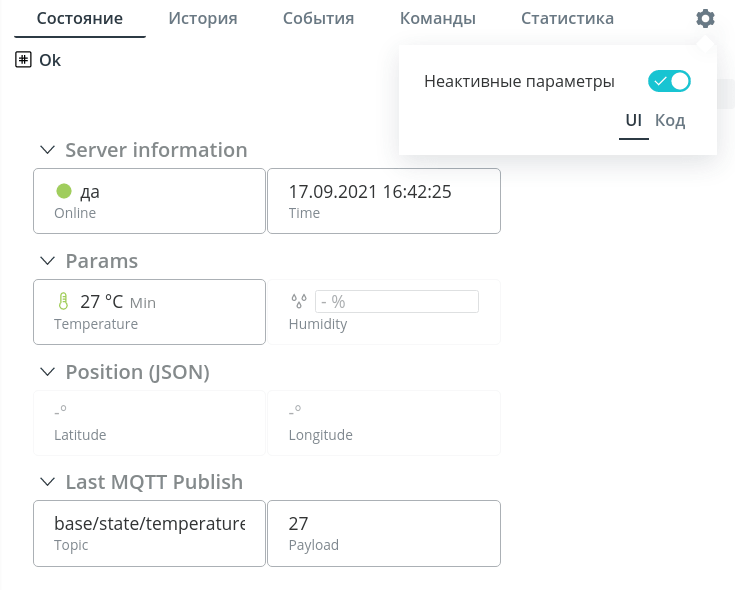

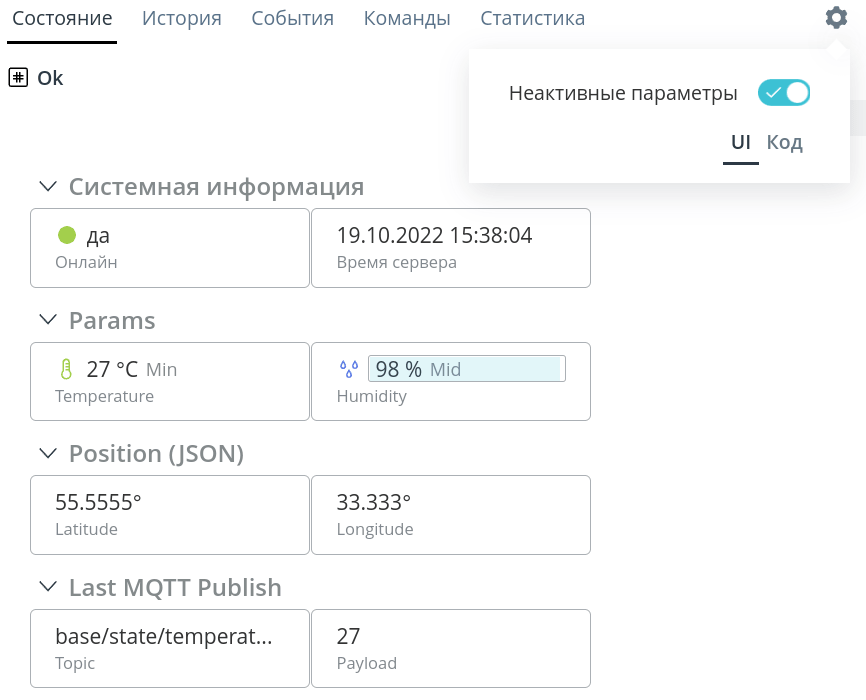

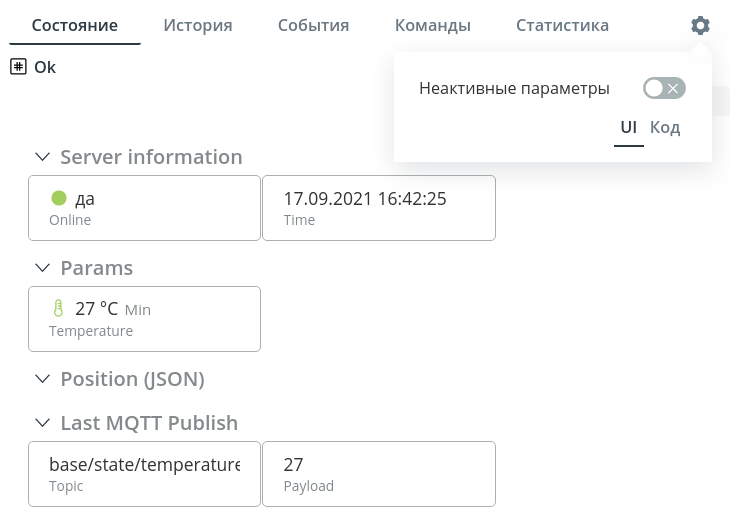

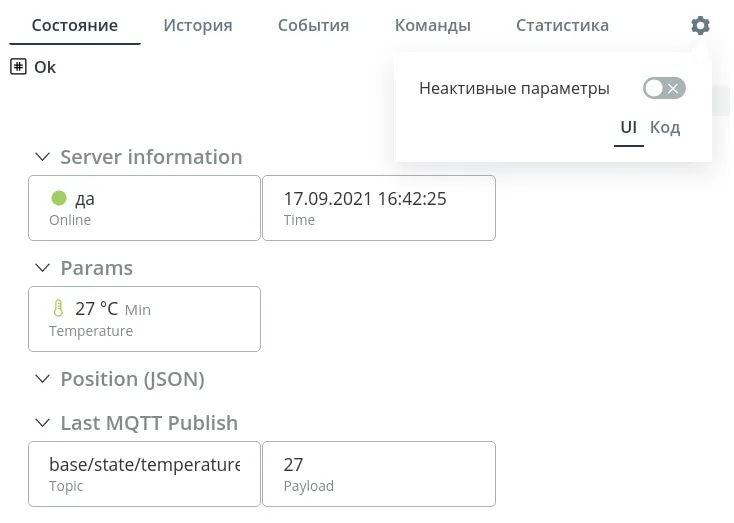

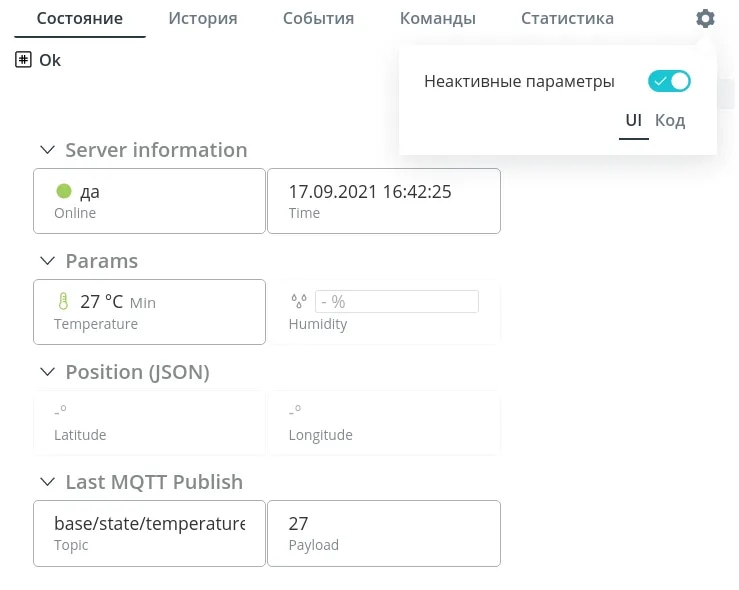

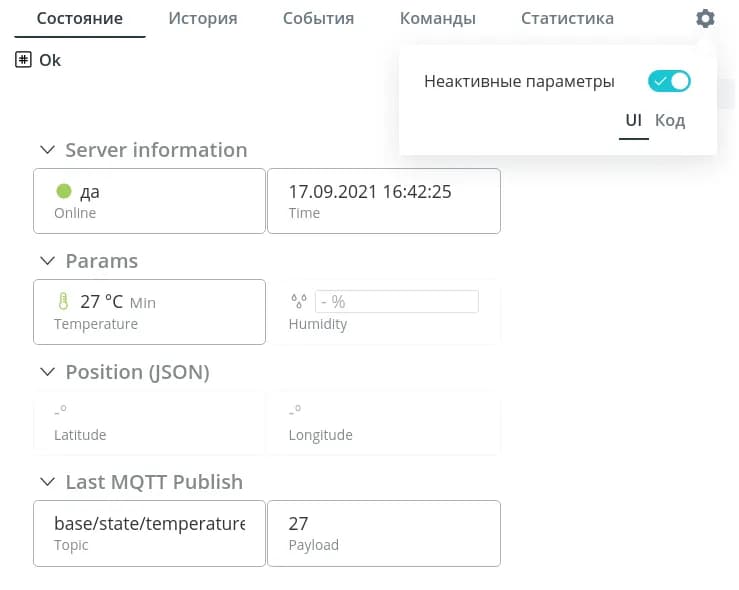

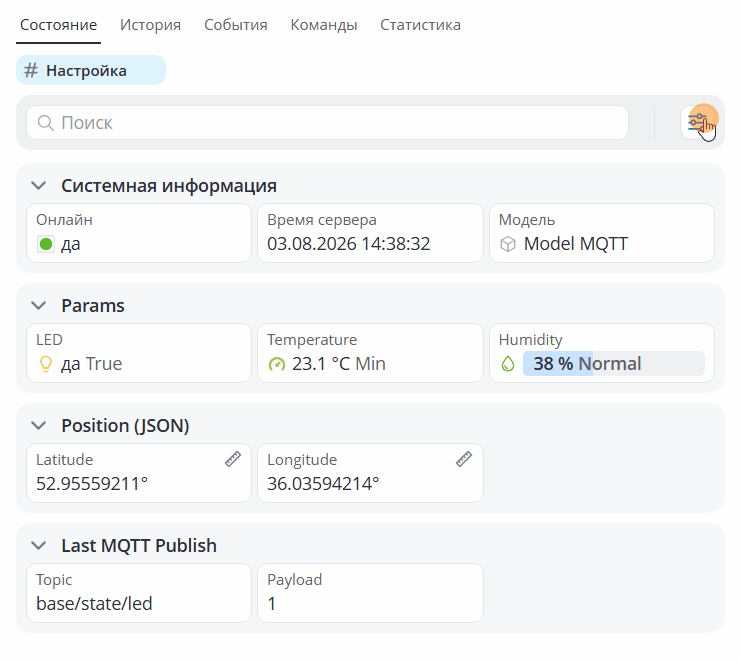

Нажмите на кнопку Настройки, чтобы увидеть дополнительные опции для интерфейса текущего состояния объекта:

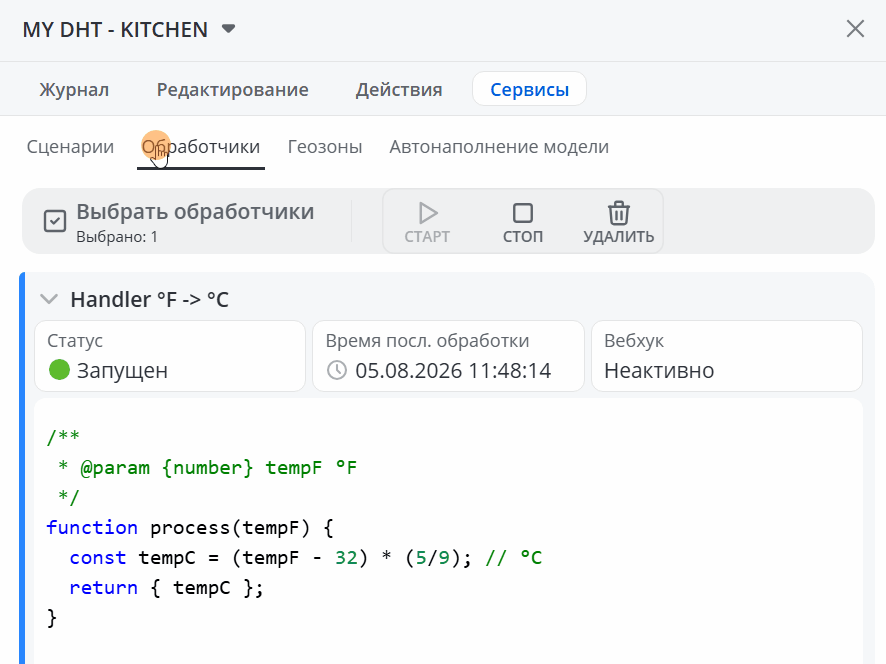

Обработанные данные – если на объект назначен обработчик, то можно скрыть/показать обработанные данные;

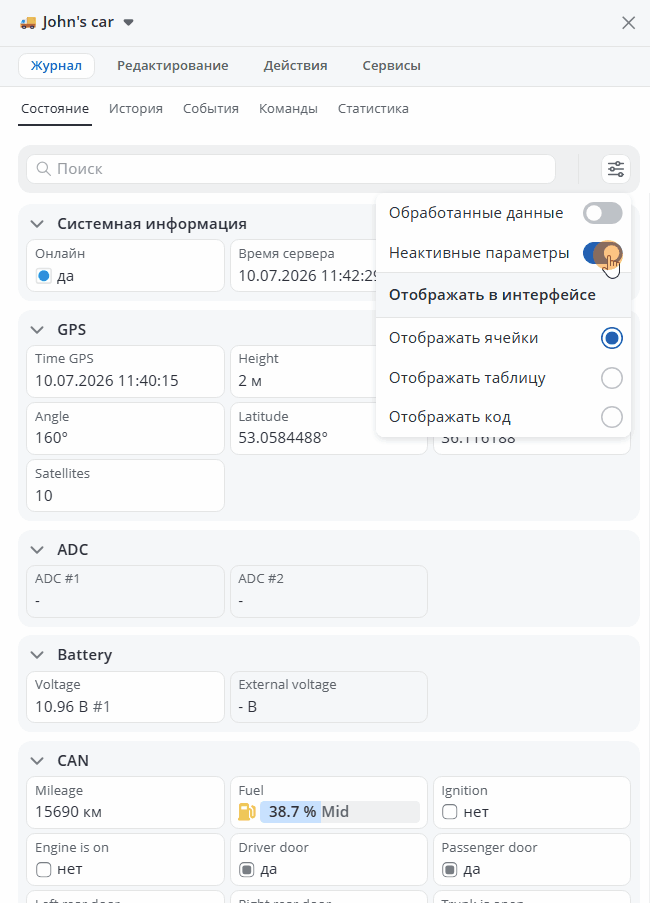

Неактивные параметры – скрыть/показать параметры объекта, по которым не приходили значения от устройства. Если внутри узла нет активных параметров, то он скрывается полностью;

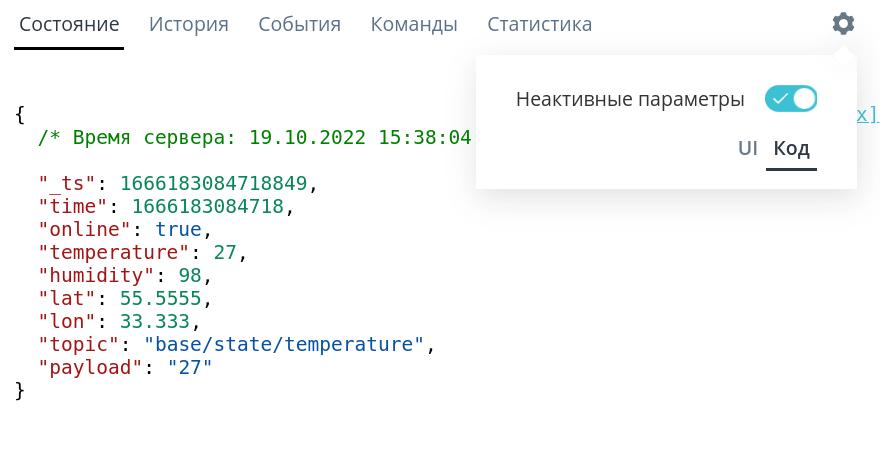

Отображать ячейки/таблицу/код – выбрать формат отображения данных объекта.

💡

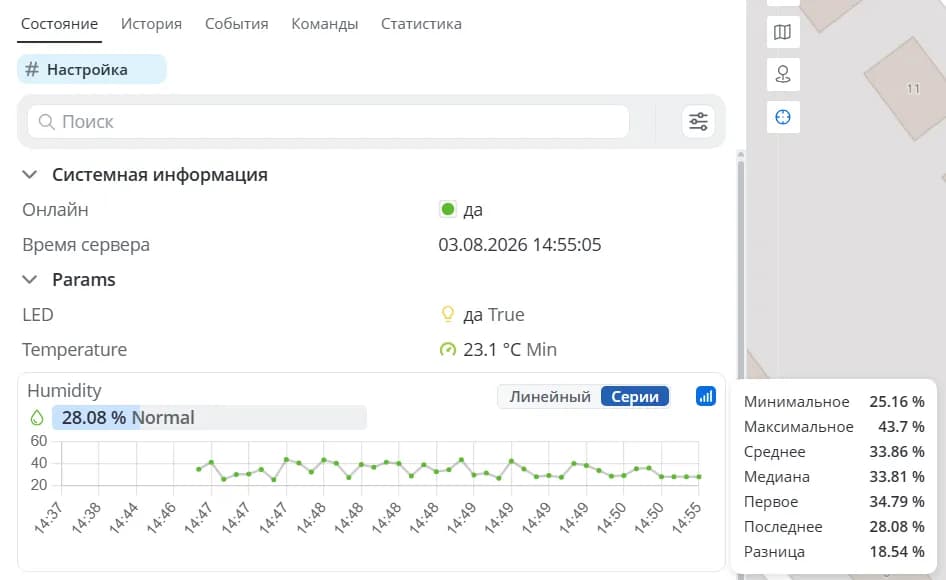

В режиме таблицы доступны все функции по работе с графиком параметра.

История

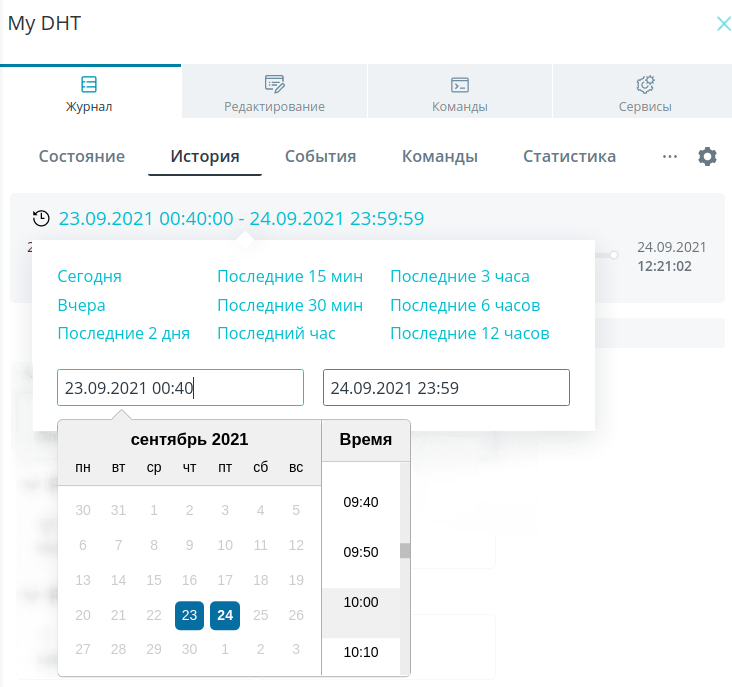

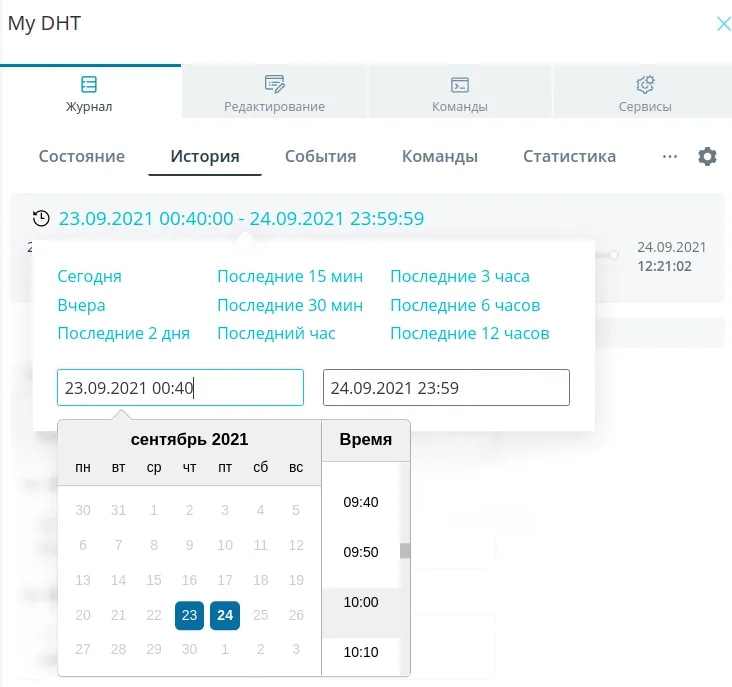

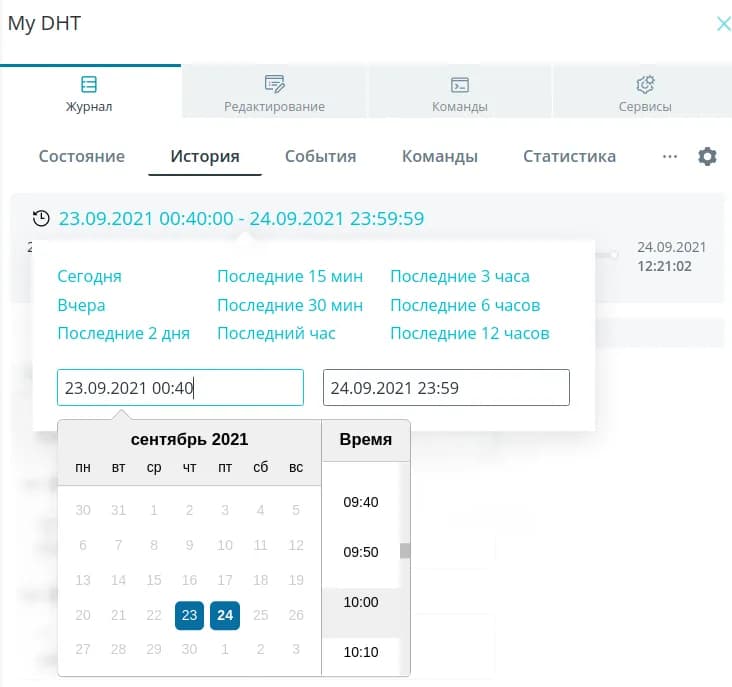

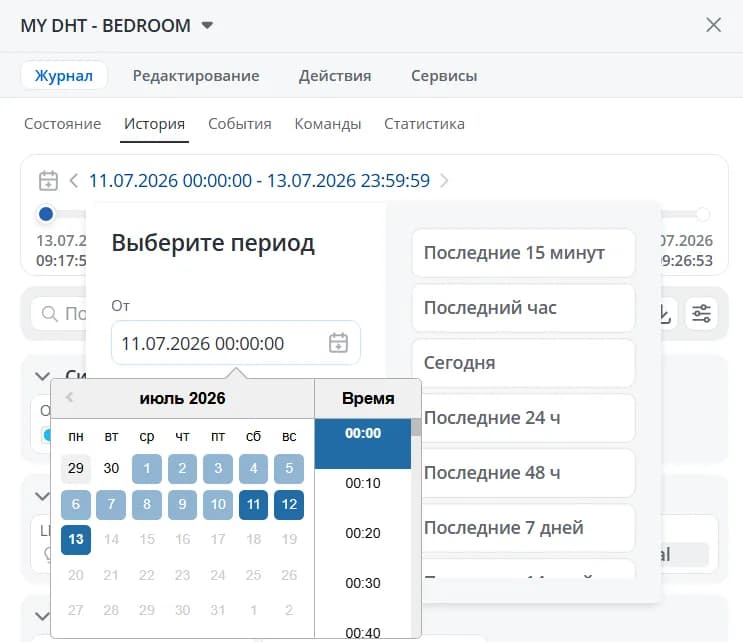

В разделе История вы можете получить историю пакетов данных от устройства за выбранный период. Есть ряд пресетов, которые можно использовать сразу (Последние 15 минут, Последний час, Сегодня и т.д.), либо выберите конкретную дату и время из календаря. Для выбора доступны только те даты, в которые устройство присылало данные.

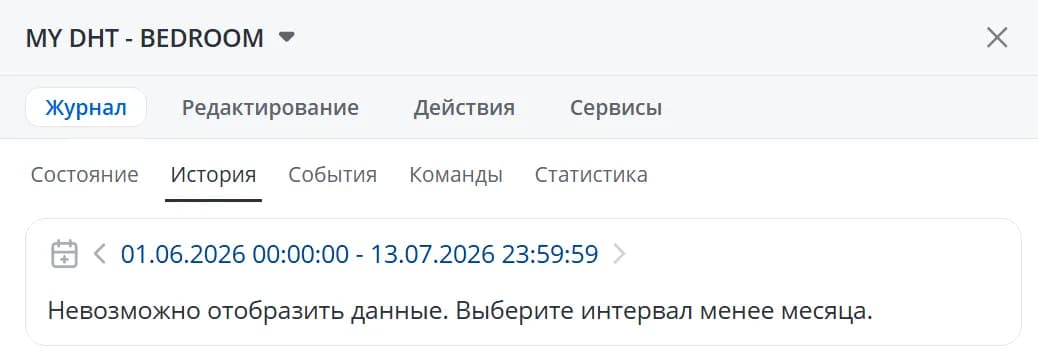

Обратите внимание, что в публичной версии платформы данные от устройства хранятся 120 дней. При загрузке истории можно выбрать любой период в пределах этого срока, однако его продолжительность не должна превышать один месяц.

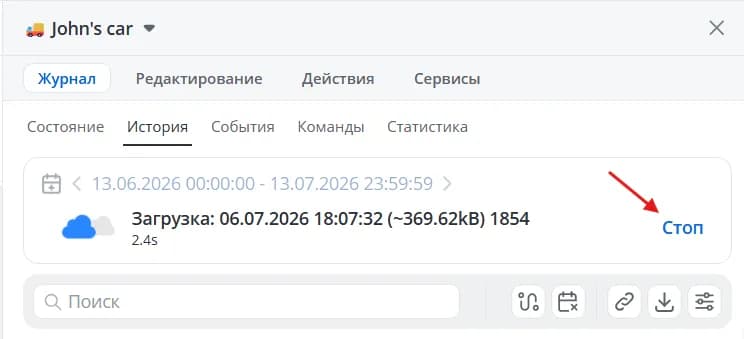

Если за выбранный период накопилось много данных, загрузка истории может занять некоторое время. Вы можете в любой момент остановить ее, нажав кнопку Стоп, посмотреть уже загруженный набор данных и при необходимости скорректировать временной интервал.

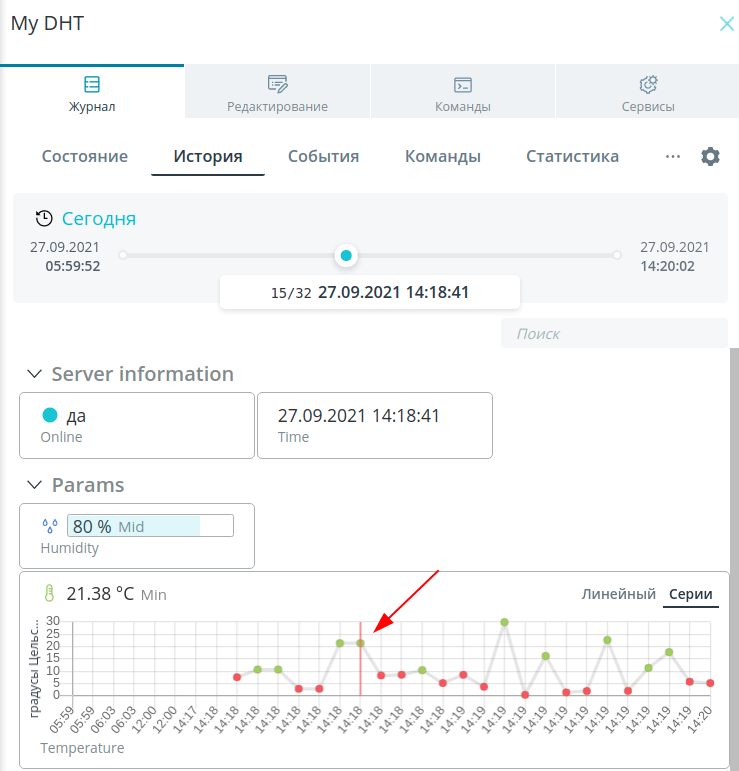

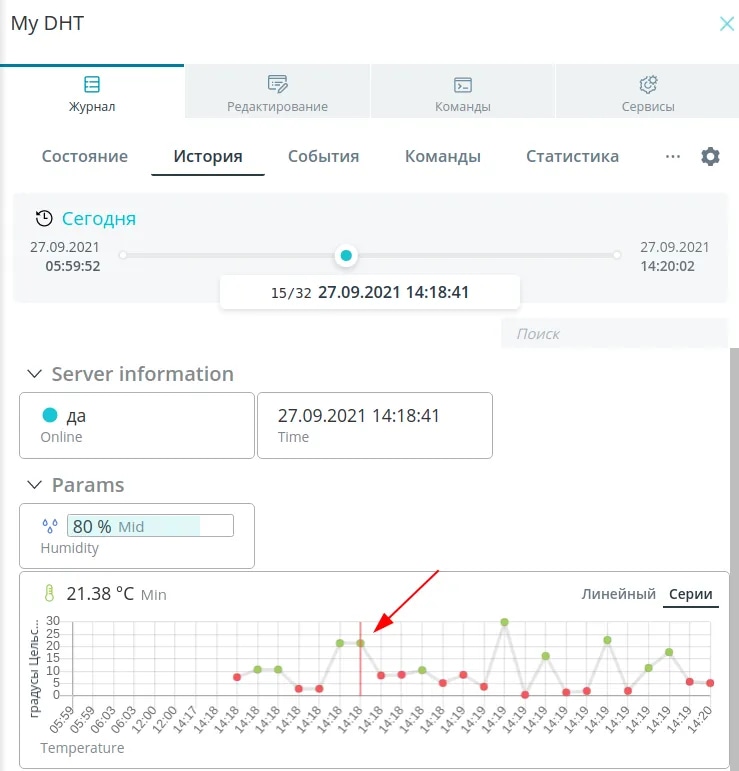

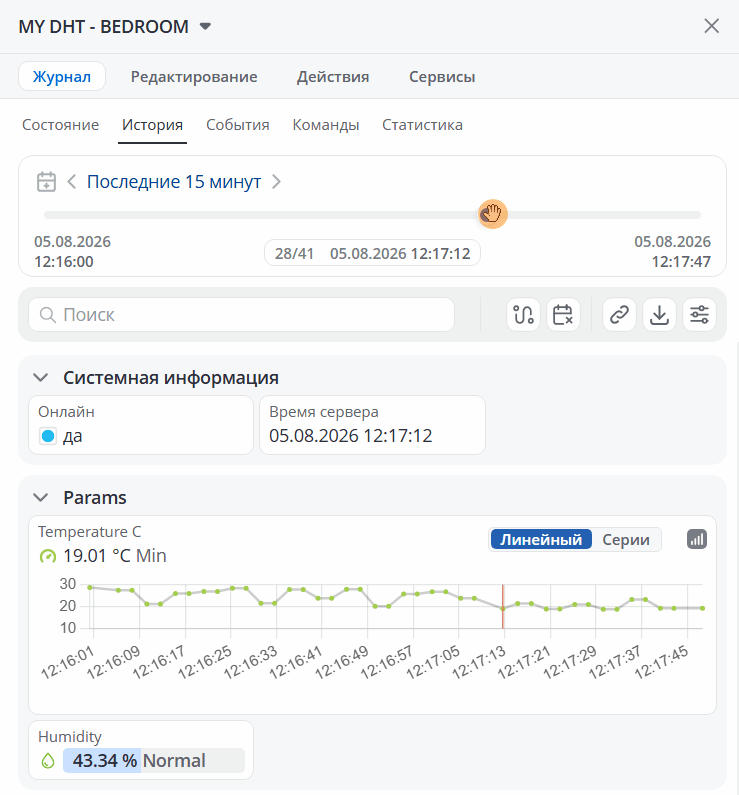

При просмотре истории откройте график по параметру и кликните на нем по интересующему значению – вы перейдете к пакету данных, полученному от устройства в это время.

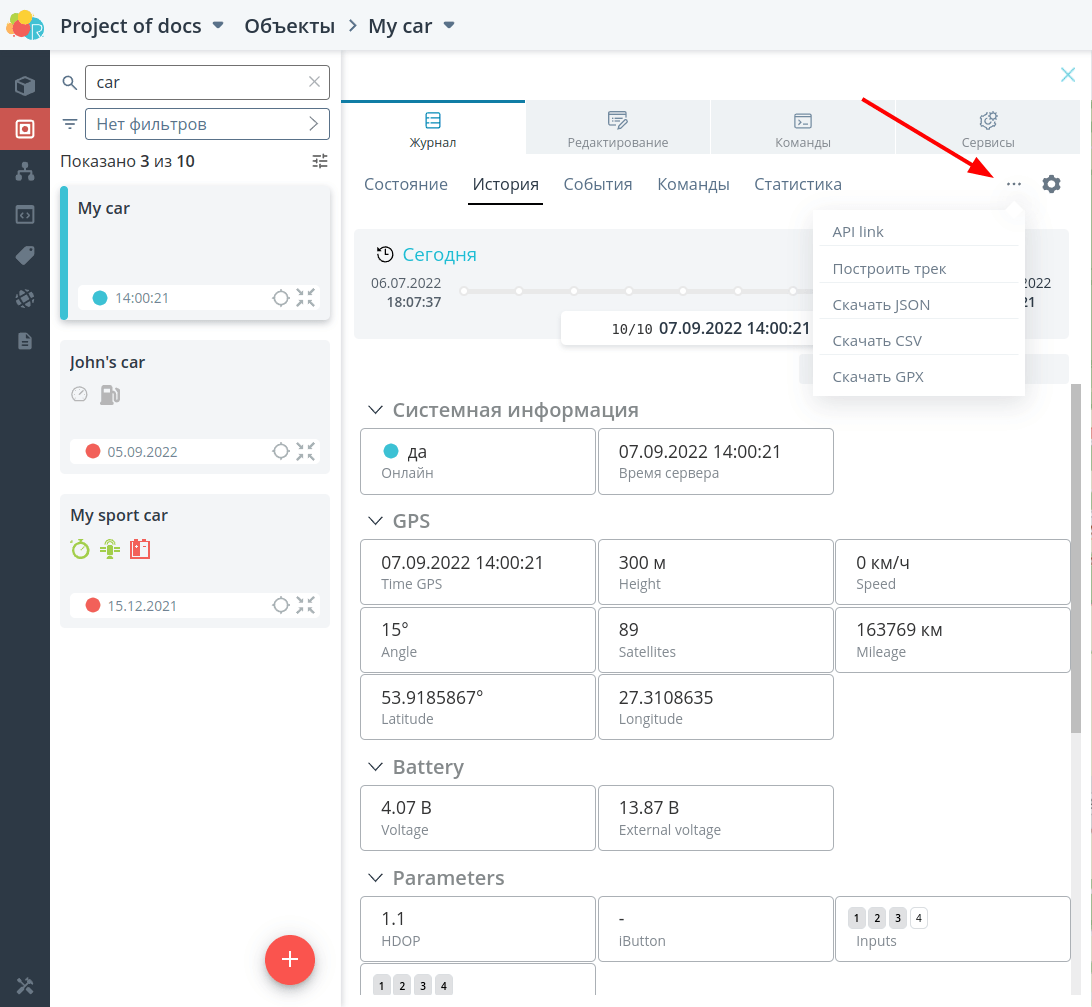

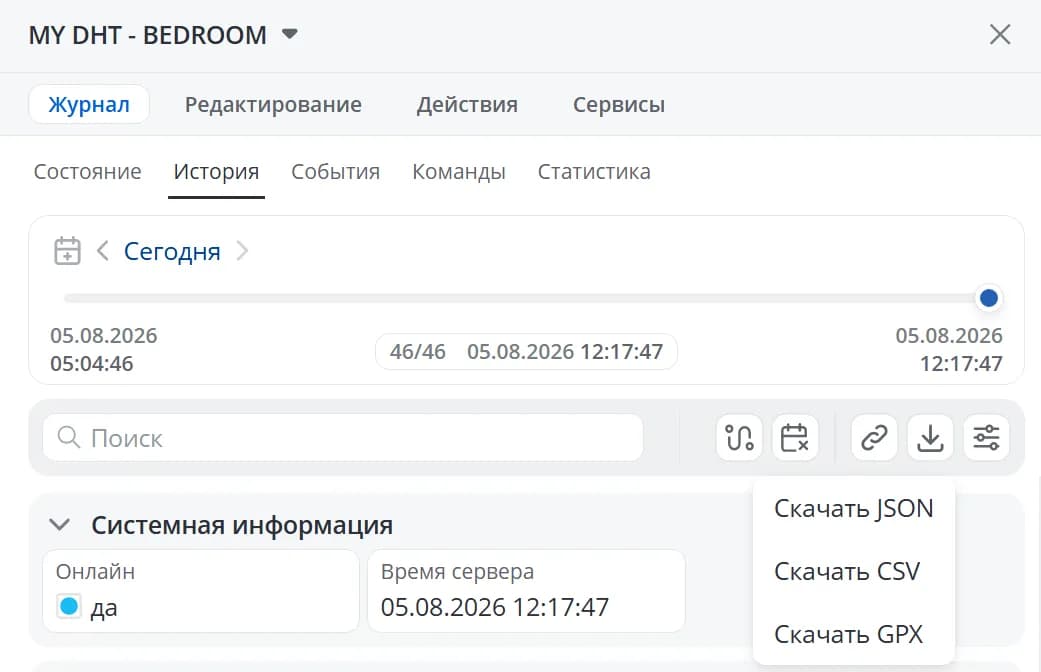

Рядом со строкой поиска по журналу находятся кнопки дополнительных действий:

Построить трек – построить трек за выбранный период;
Очистить всю историю – полностью очистить историю по объекту, включая данные, события и команды;
Получить API Link для запроса этого периода – отобразить историю пакетов в новой вкладке в формате JSON, аналогично API-запросу;
Скачать – скачать историю пакетов в виде файла в формате JSON, CSV или GPX;
Настройки – открыть дополнительные настройки отображения данных в интерфейсе.

Треки

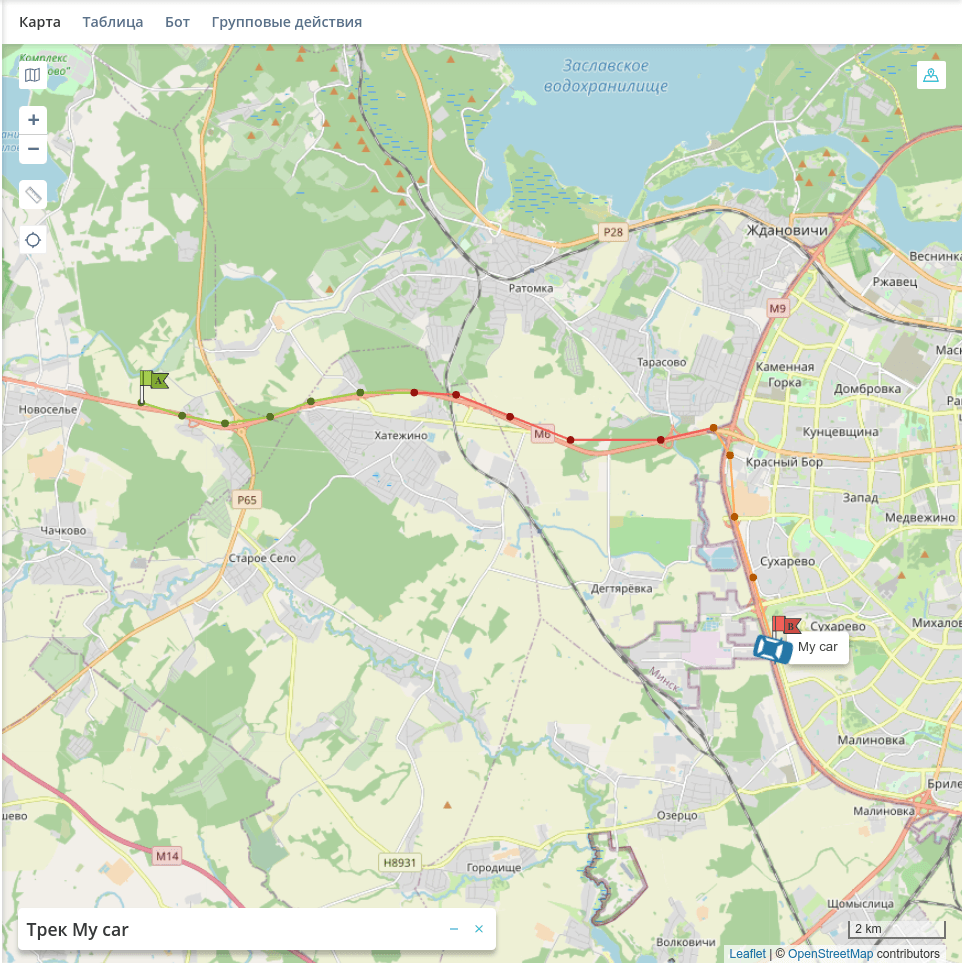

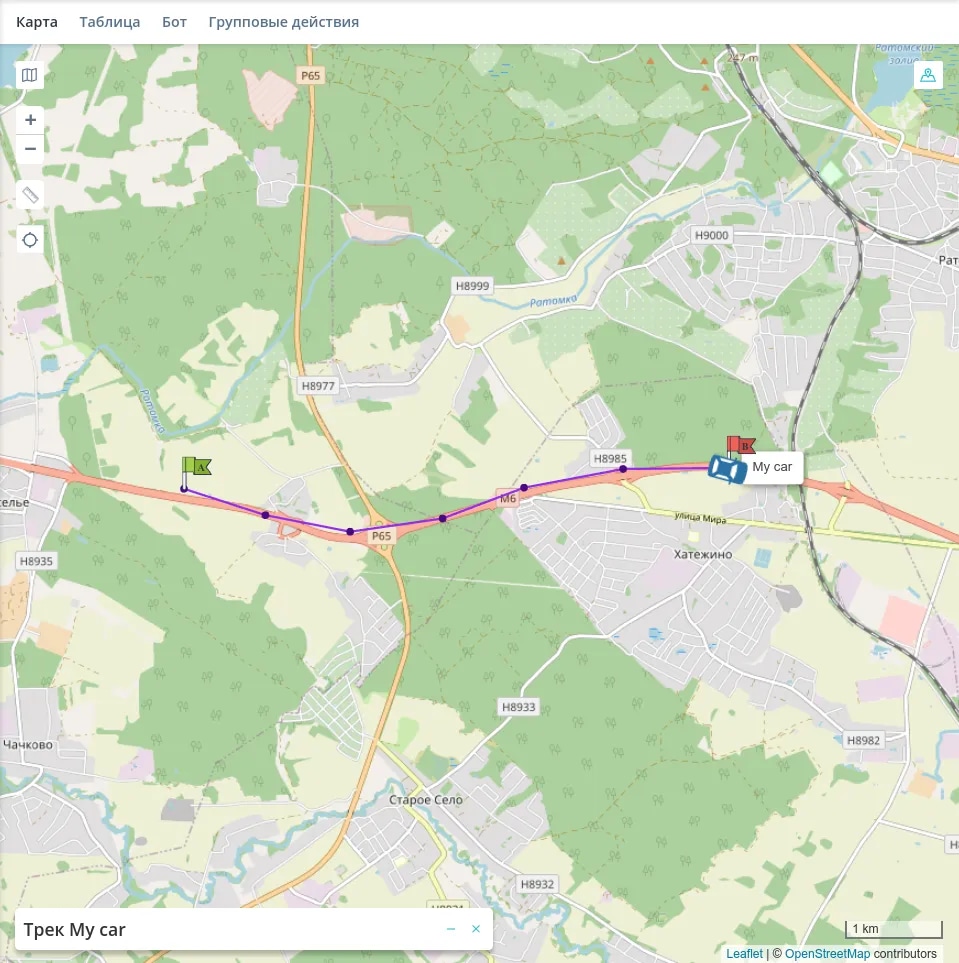

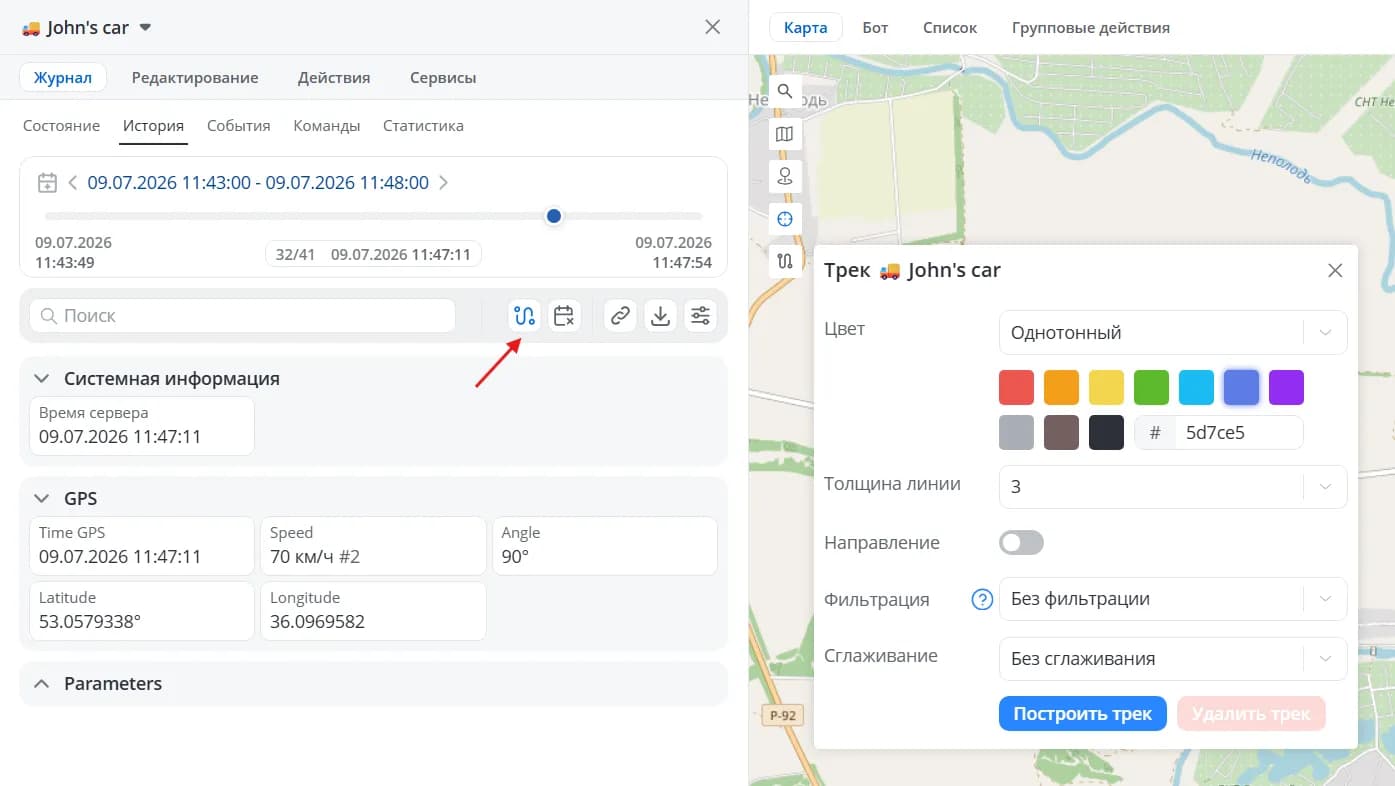

Для построения трека движения устройства за выбранный период нажмите кнопку Построить трек.

💡

Для построения трека используемая объектом модель должна содержать параметры с идентификаторами lat, lon – координаты перемещения объекта на карте.
Если координат в модели не будет, кнопка построения трека не отобразится в интерфейсе.
Если координаты введены вручную, а не получены от устройства, кнопка трека будет отображаться, но не сработает.

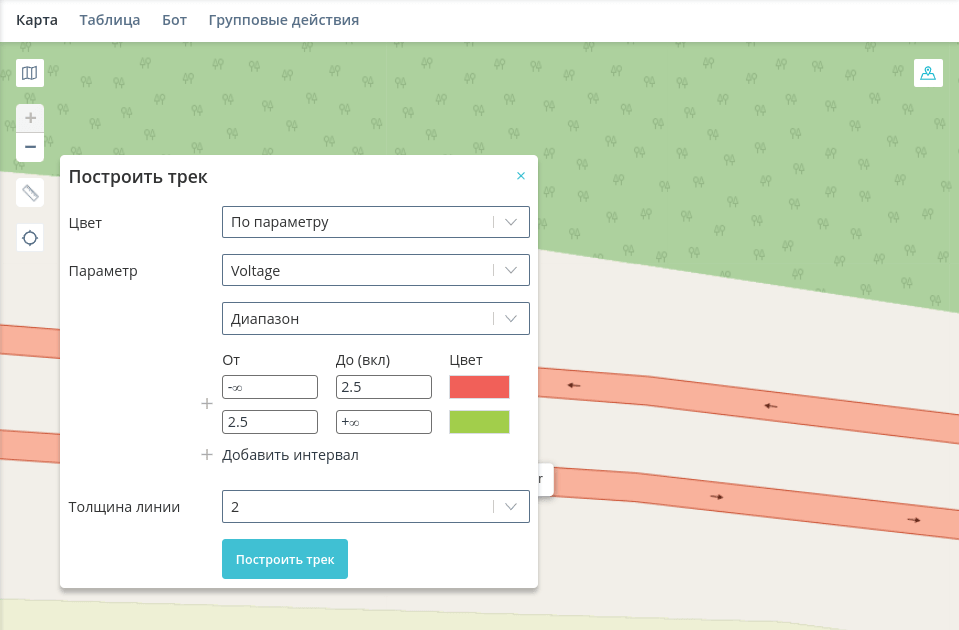

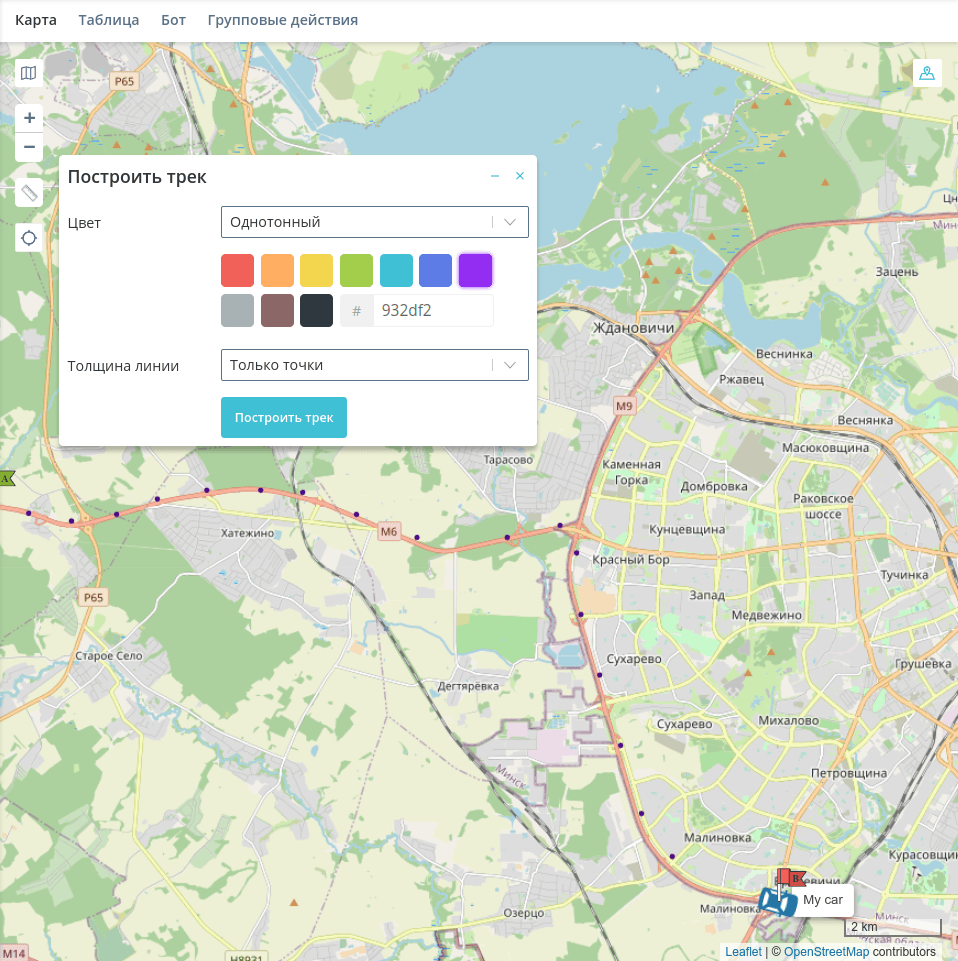

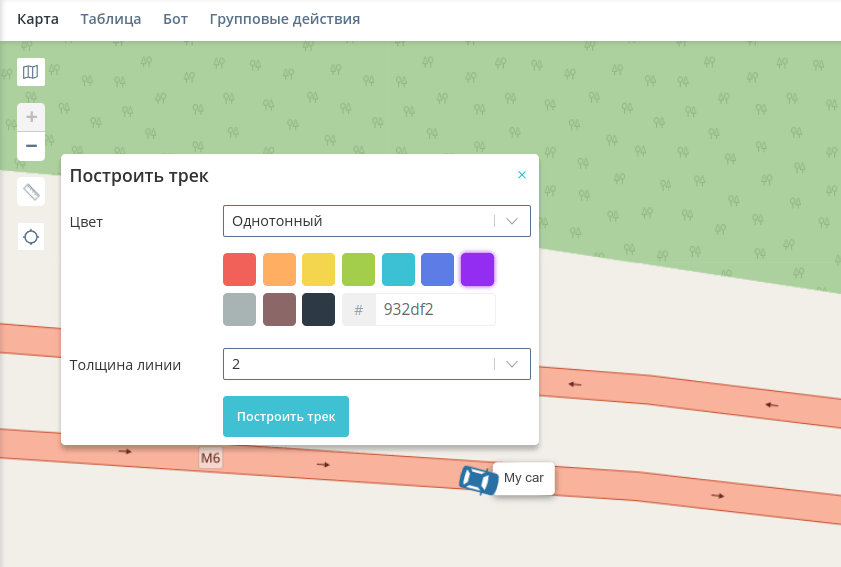

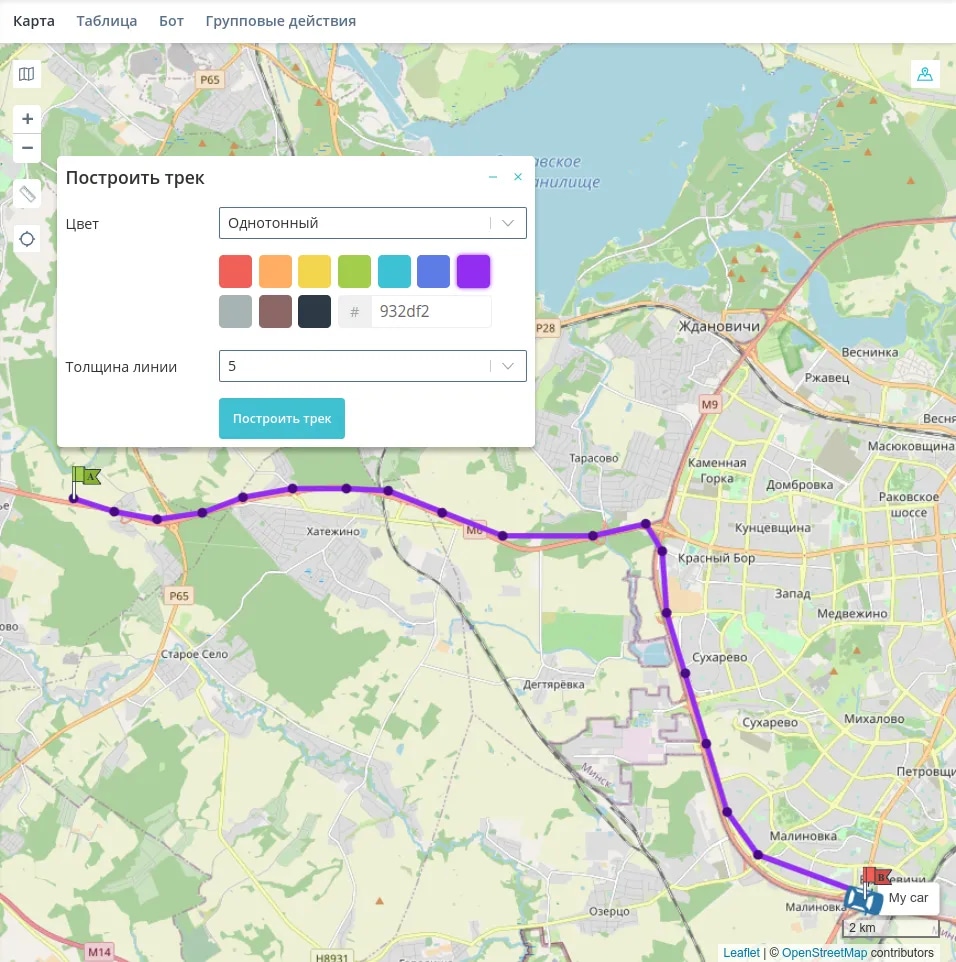

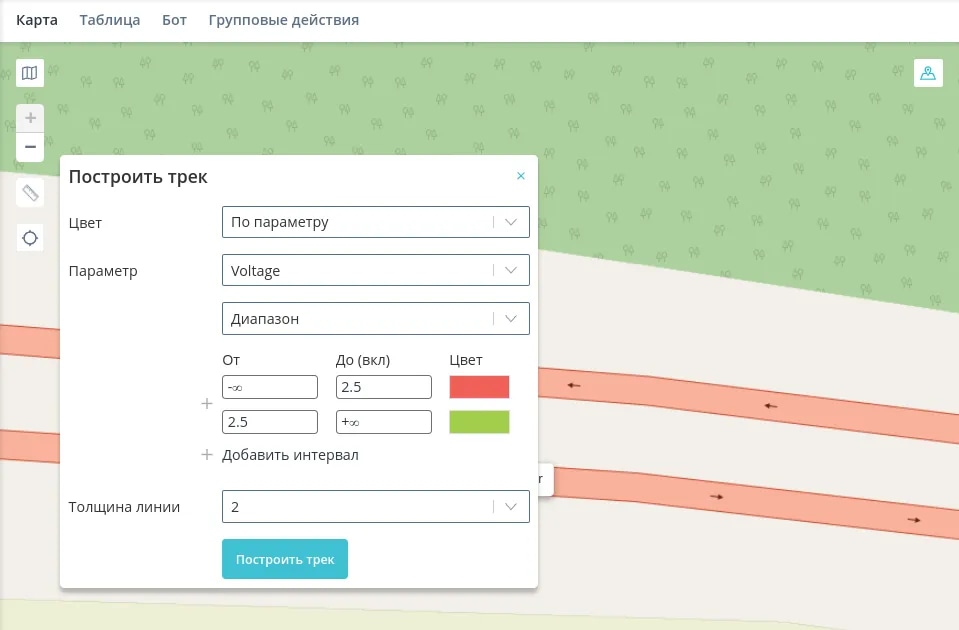

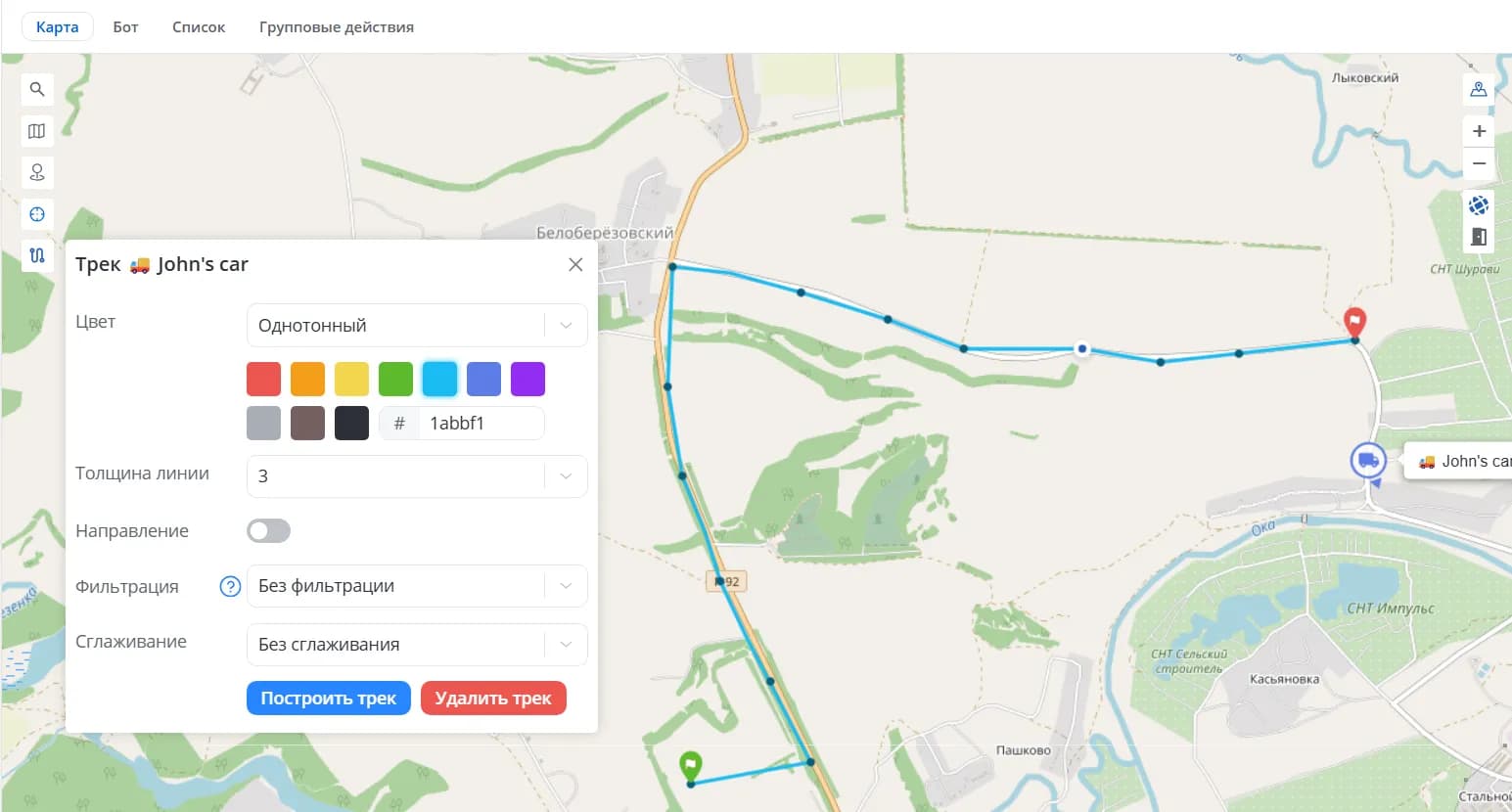

Справа поверх карты откроется окно настроек трека:

Цвет:
- Однотонный – линия трека будет соответствовать выбранному цвету;

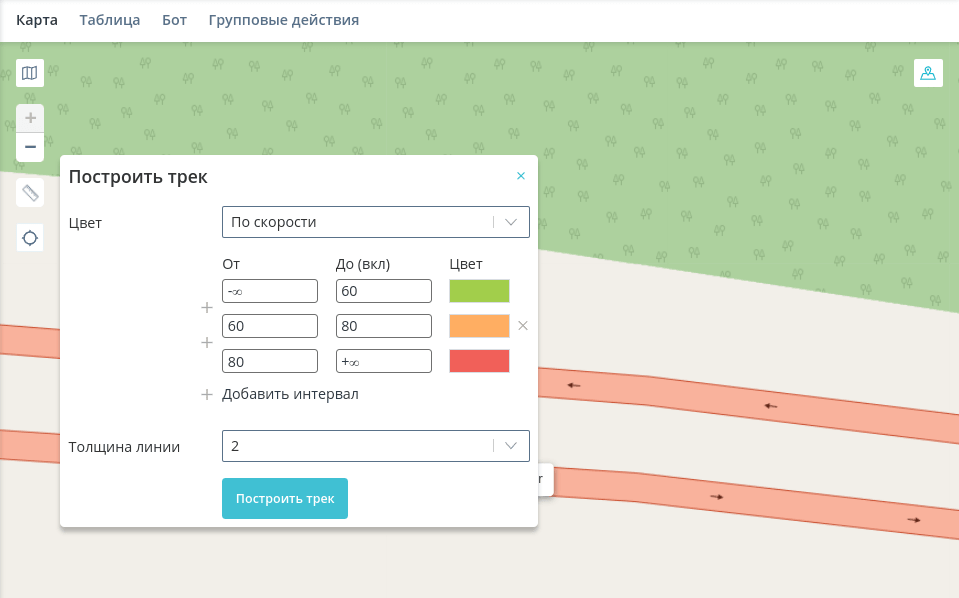

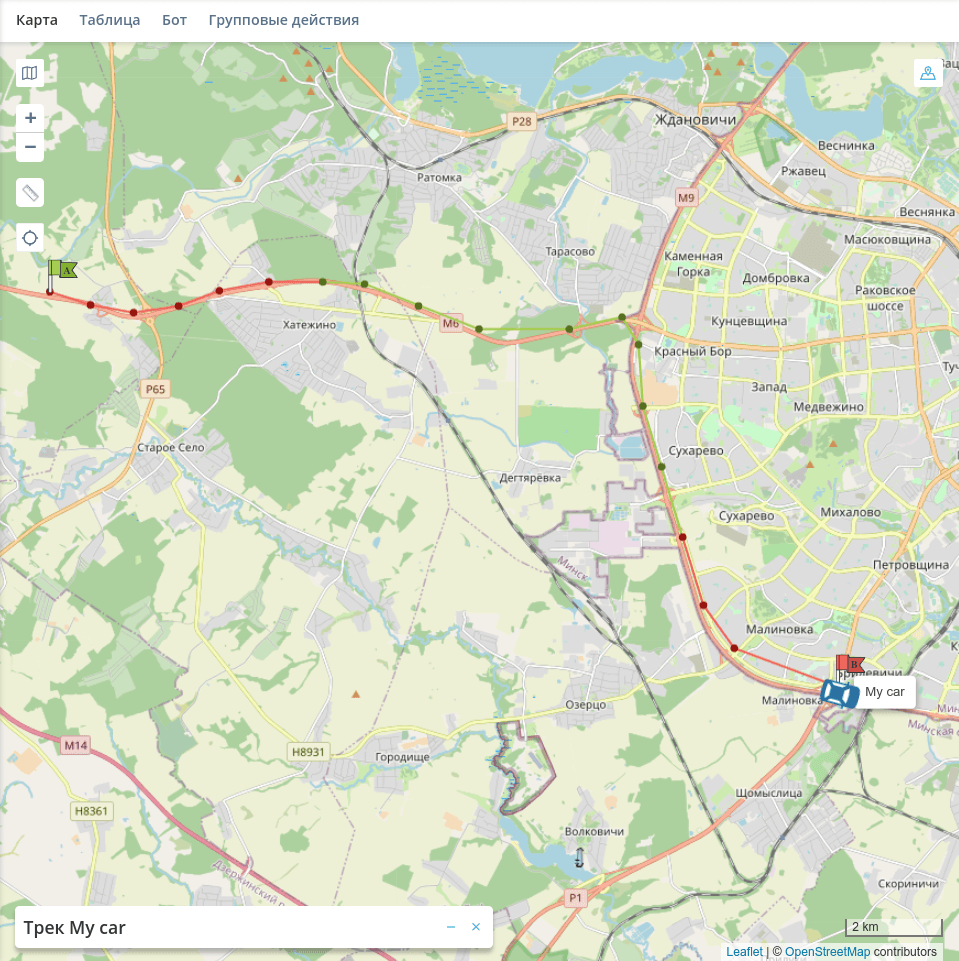

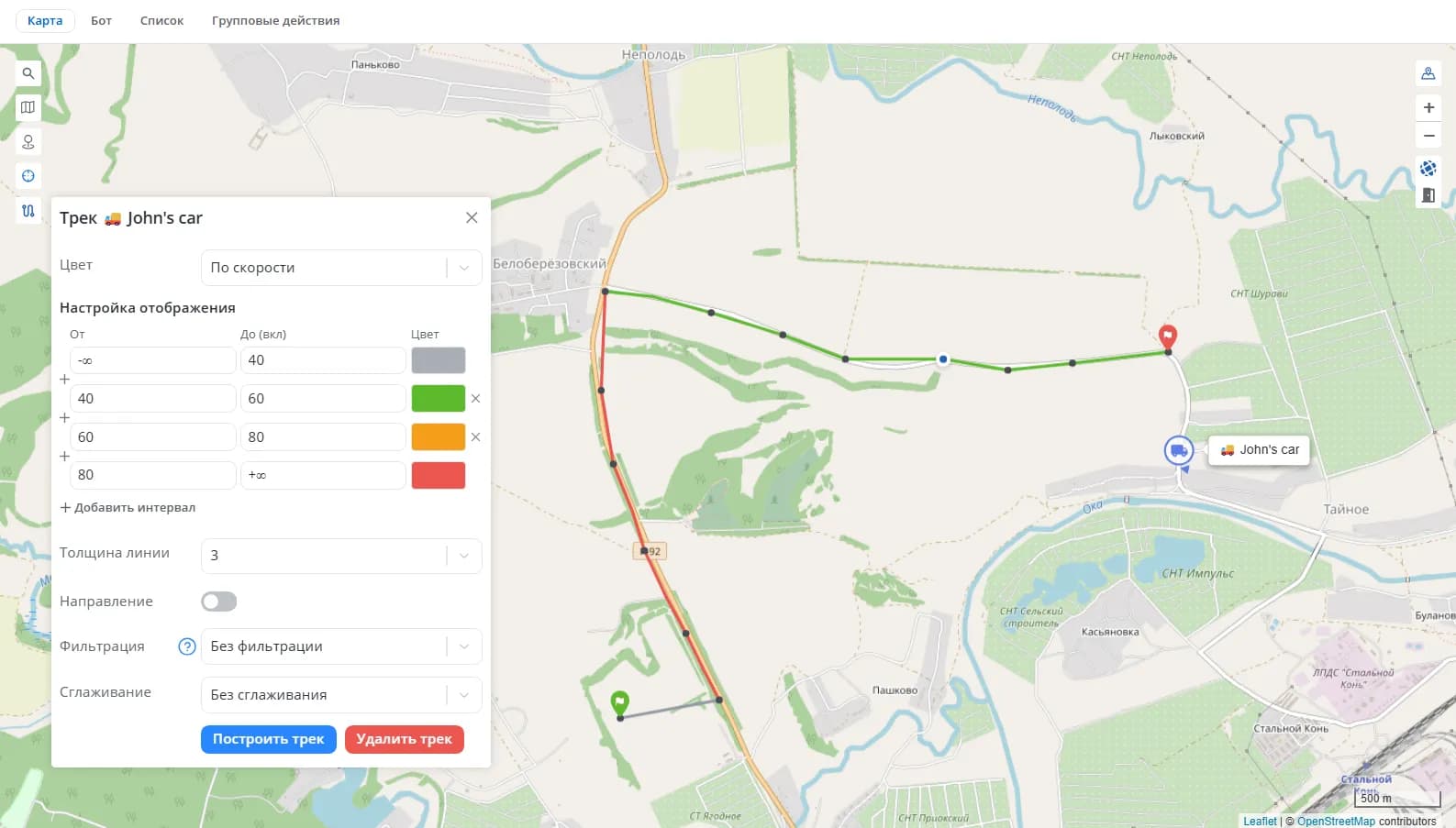

- По скорости – цвет отрезков линии трека будет соответствовать полученному в этот момент времени значению скорости (параметр с идентификатором speed);

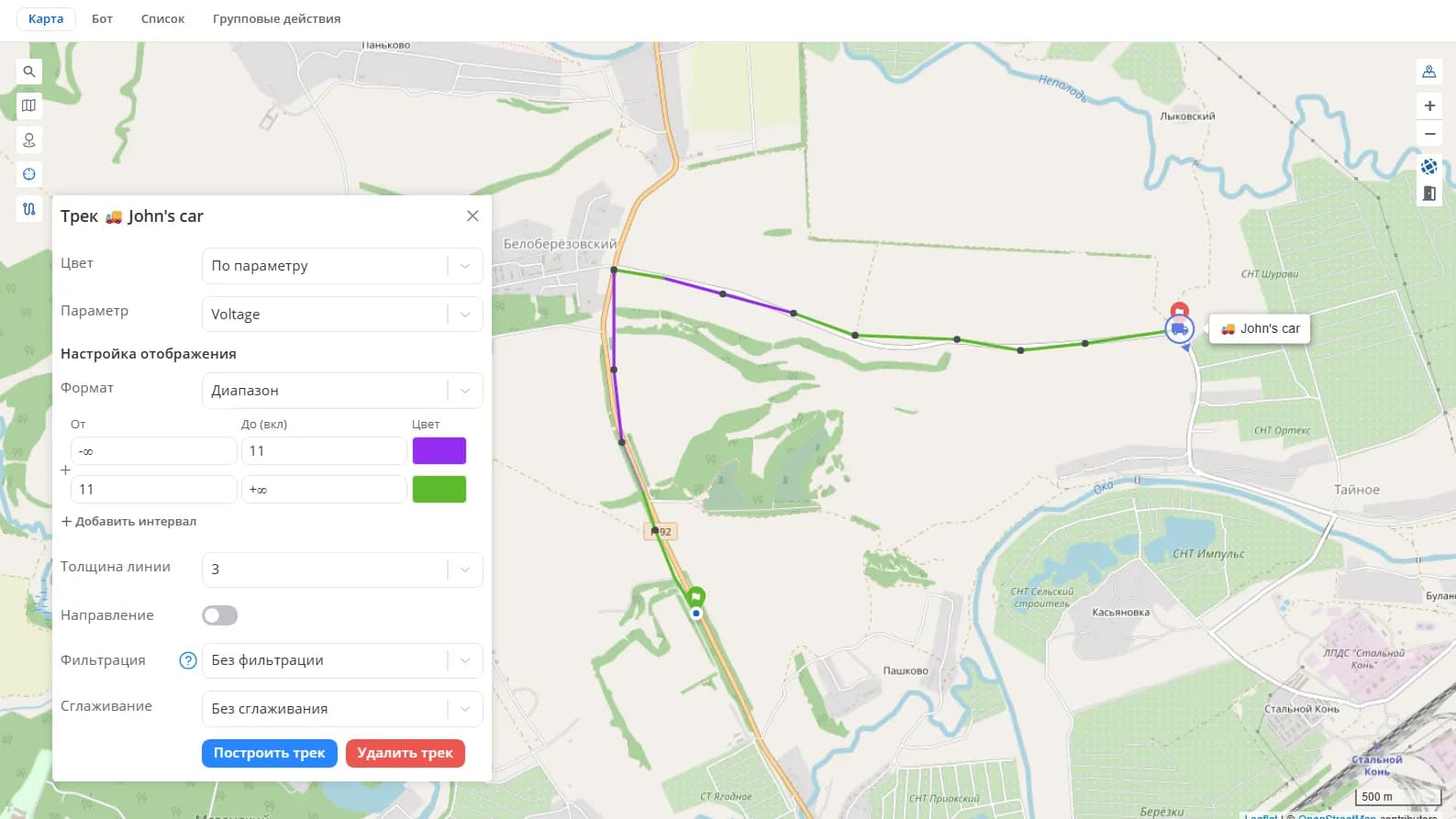

- По параметру – цвет отрезков линии трека будет соответствовать полученному в этот момент времени значению выбранного параметра.

  💡
  Если для выбранного параметра в модели настроены уровни, то они автоматически загрузятся в интерфейс построения трека. Их можно оставить в таком виде или скорректировать на свое усмотрение.

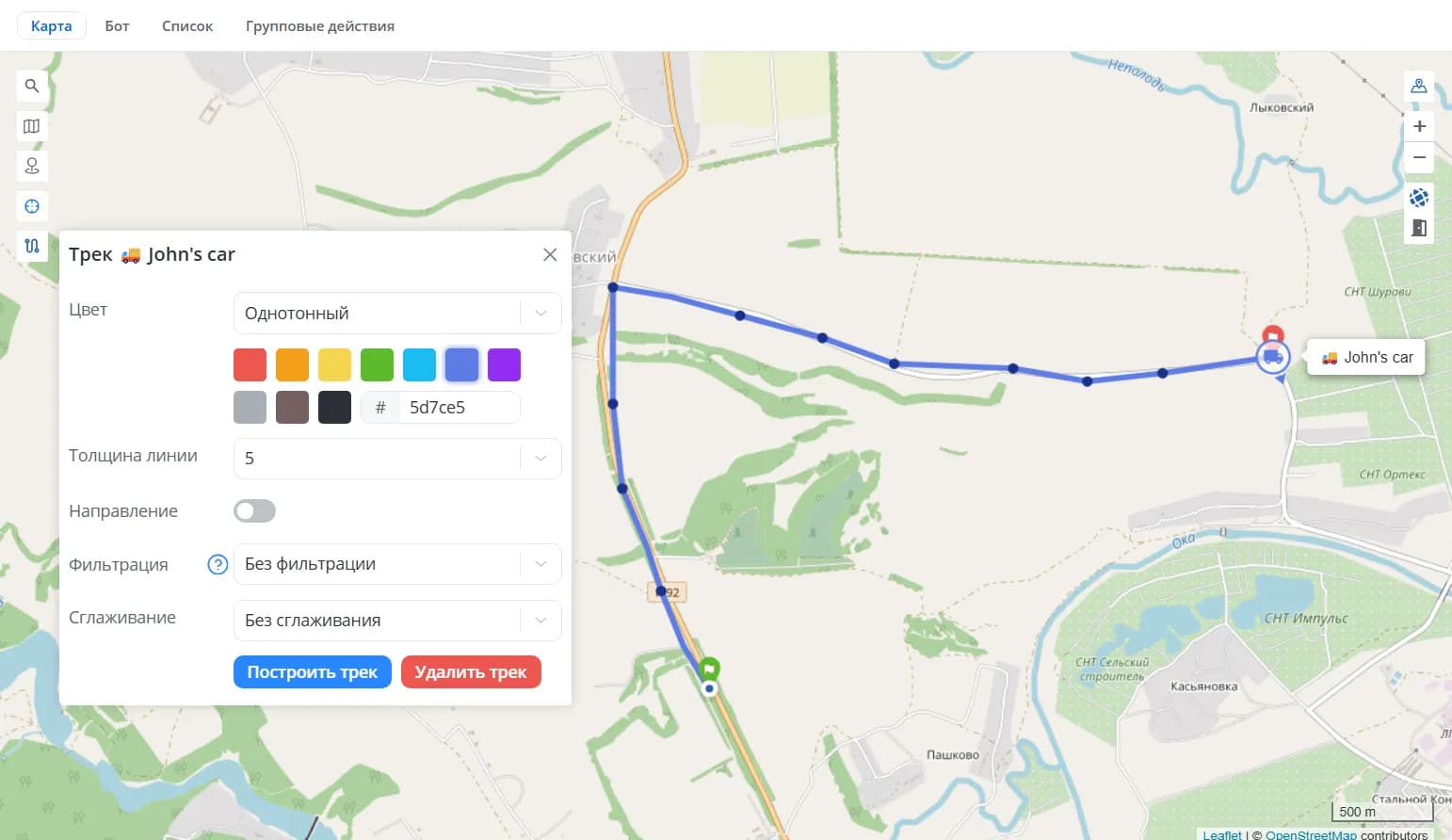

Толщина линии:

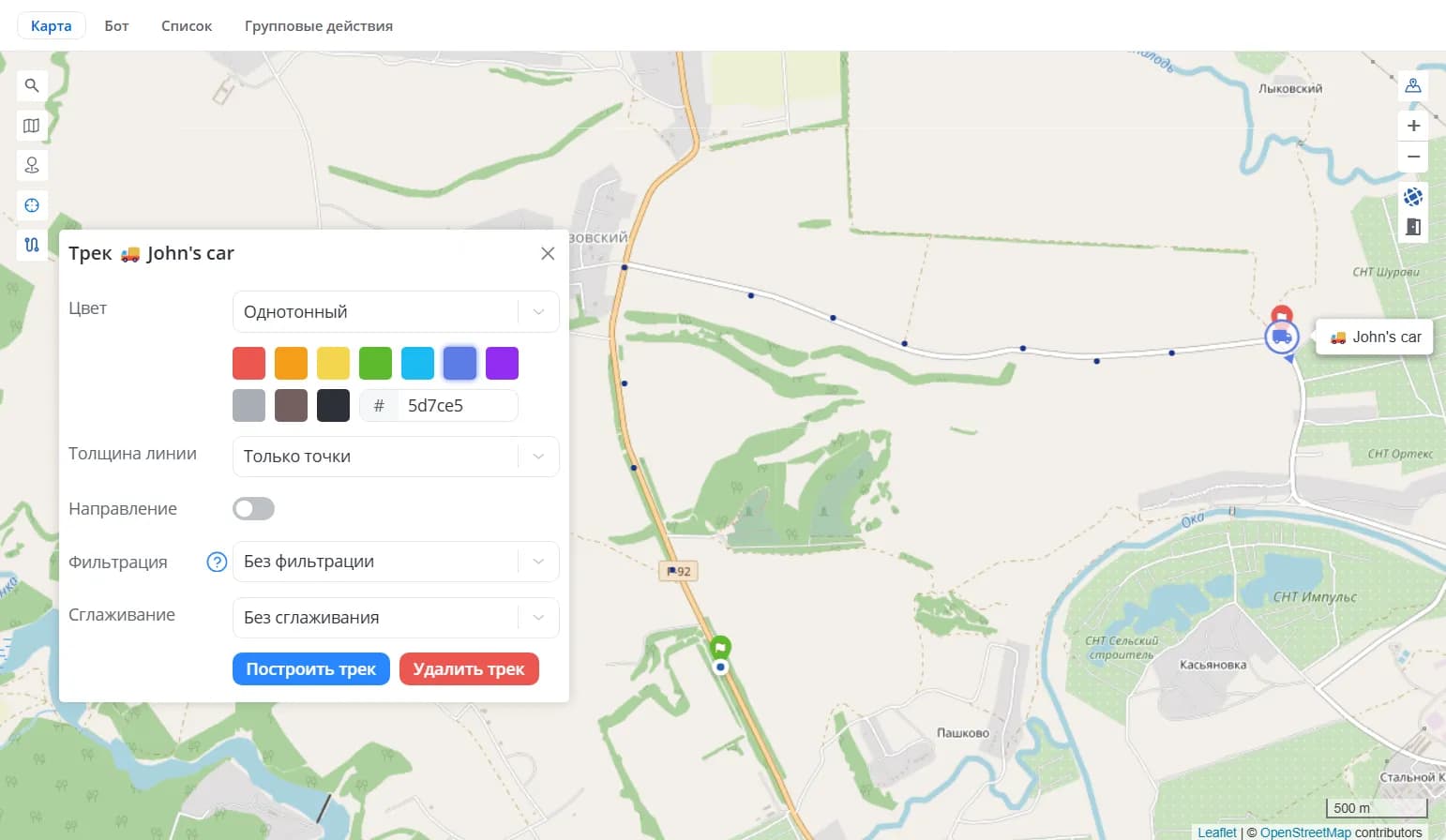

- Только точки – трек будет состоять только из точек, соответствующих моменту получения пакета данных от устройства;
- 1, 2, …, 10 – трек будет состоять из линии заданной толщины с отмеченными точками.

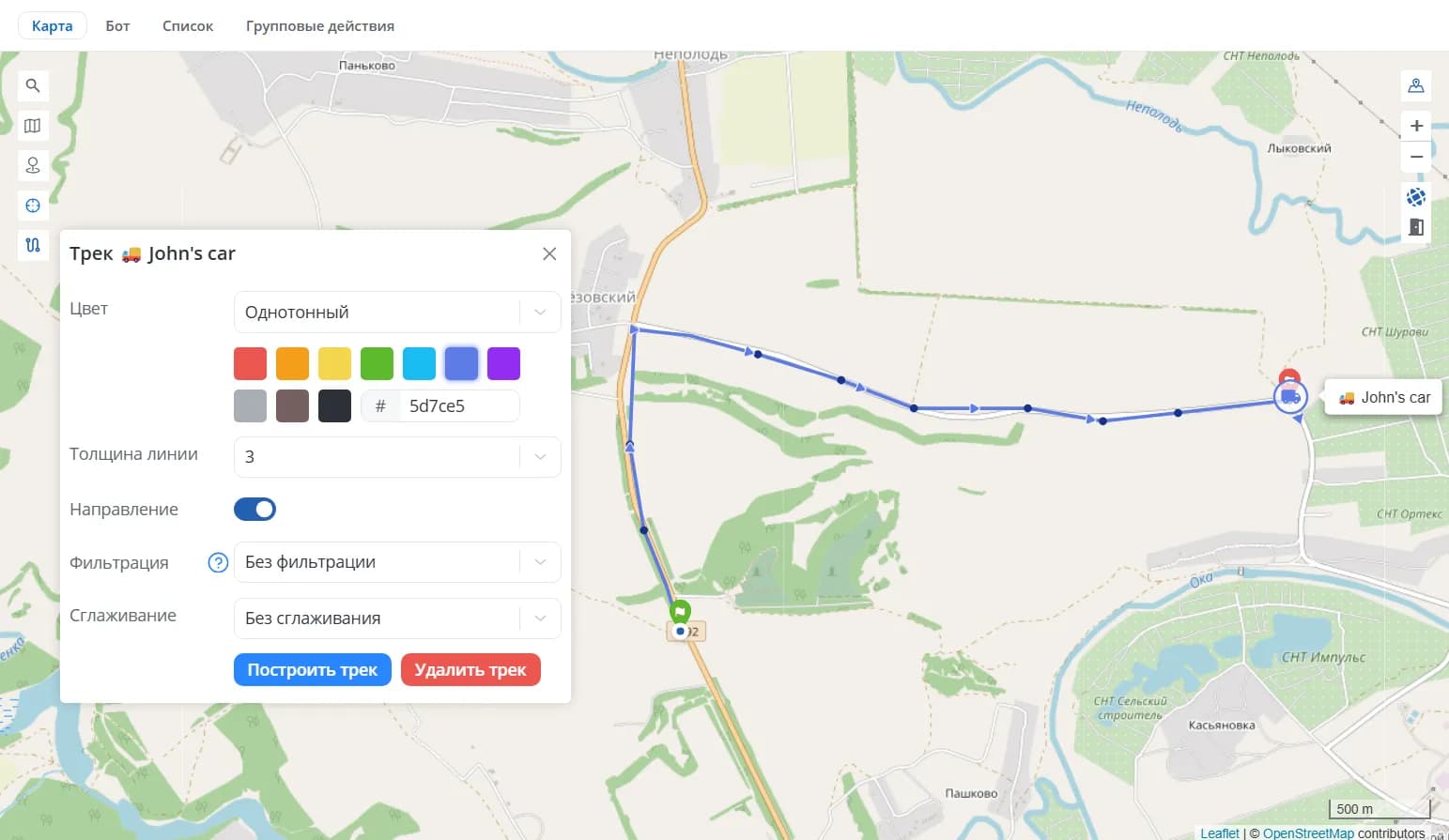

Направление – на треке будут отображены стрелочки по направлению движения.

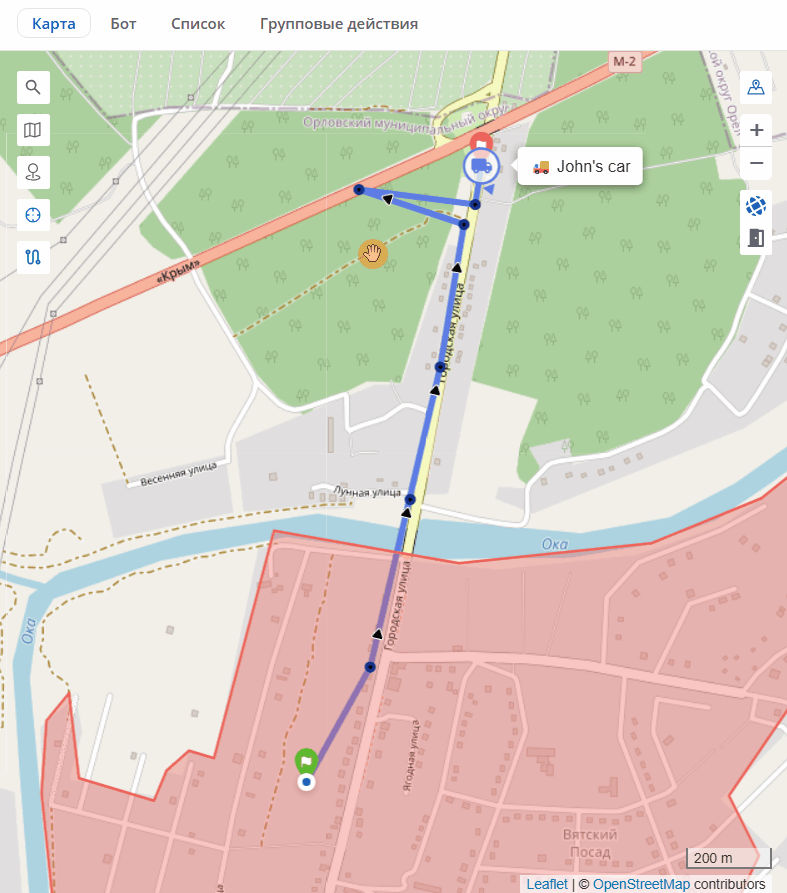

Фильтрация – фильтр Исключить выбросы при скорости 0 удаляет резкие скачки координат, возникающие, когда объект стоит на месте, а GPS передает неточные значения. При построении трека такие ошибочные точки не учитываются.

Сглаживание – методы Медианный и Экспоненциальный уменьшают влияние небольших погрешностей координат и делают трек более плавным. При этом резкие изменения траектории сглаживаются.

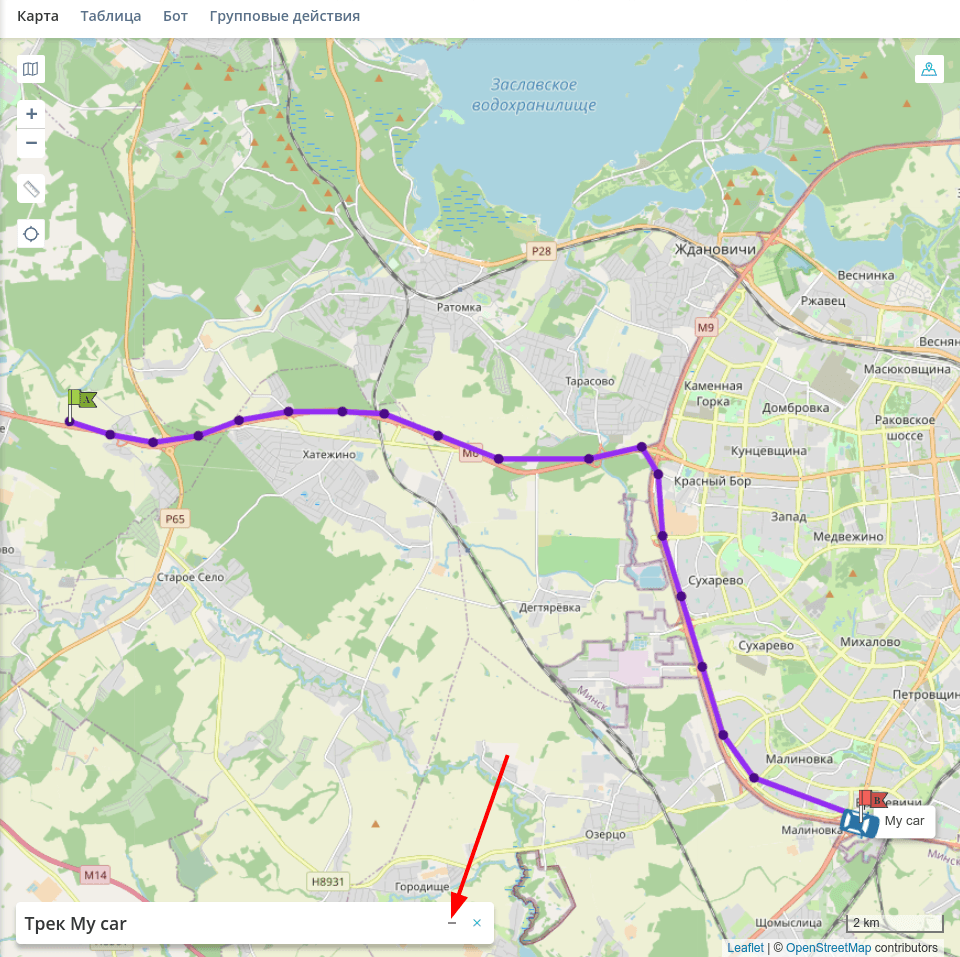

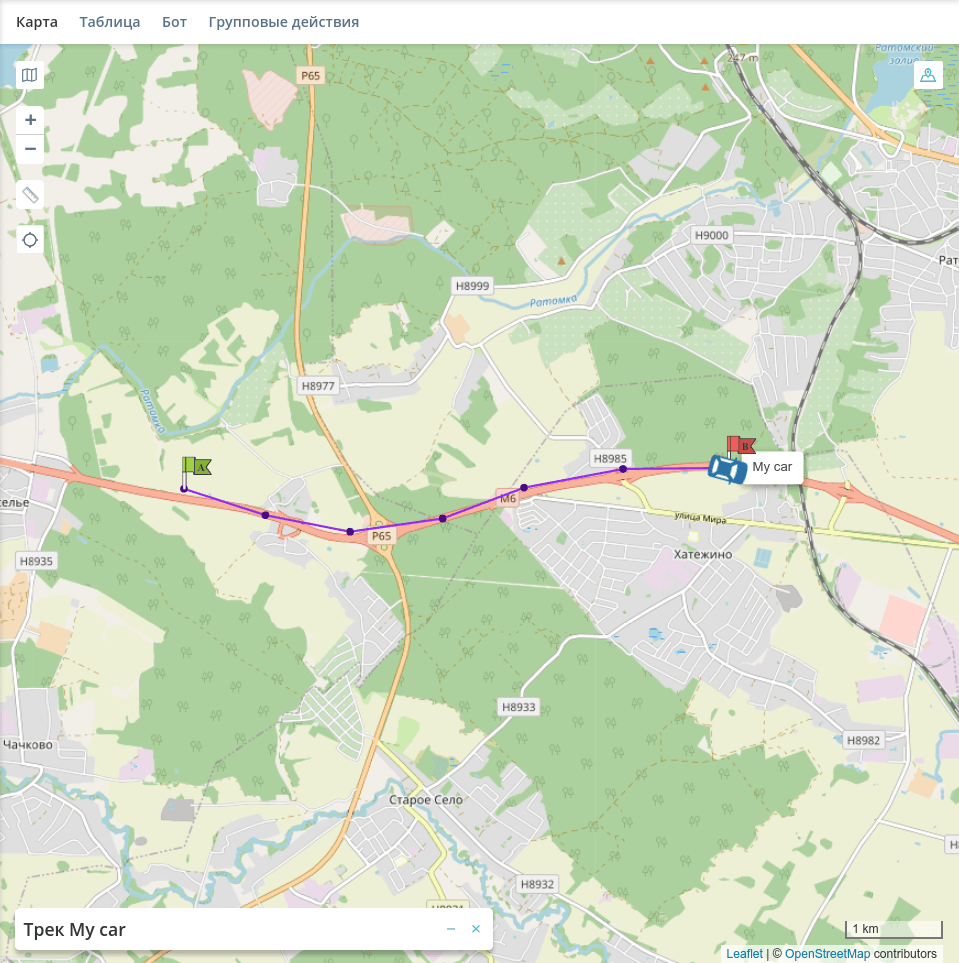

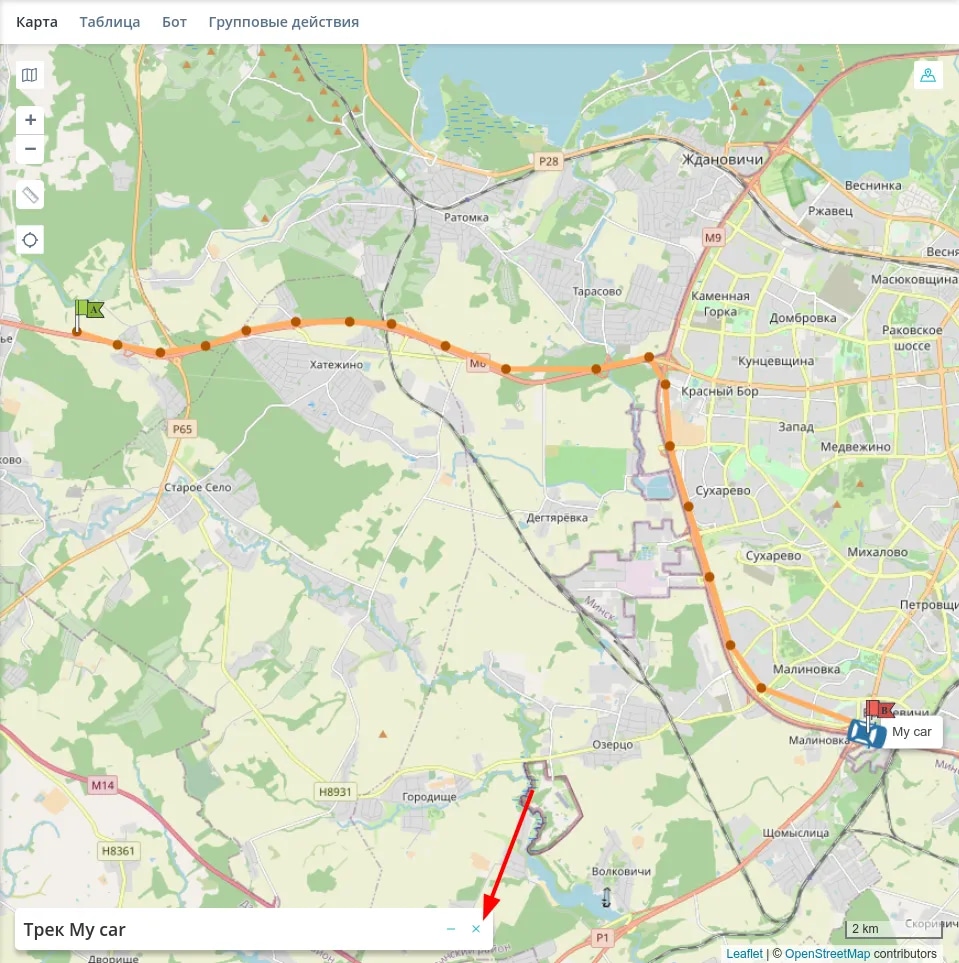

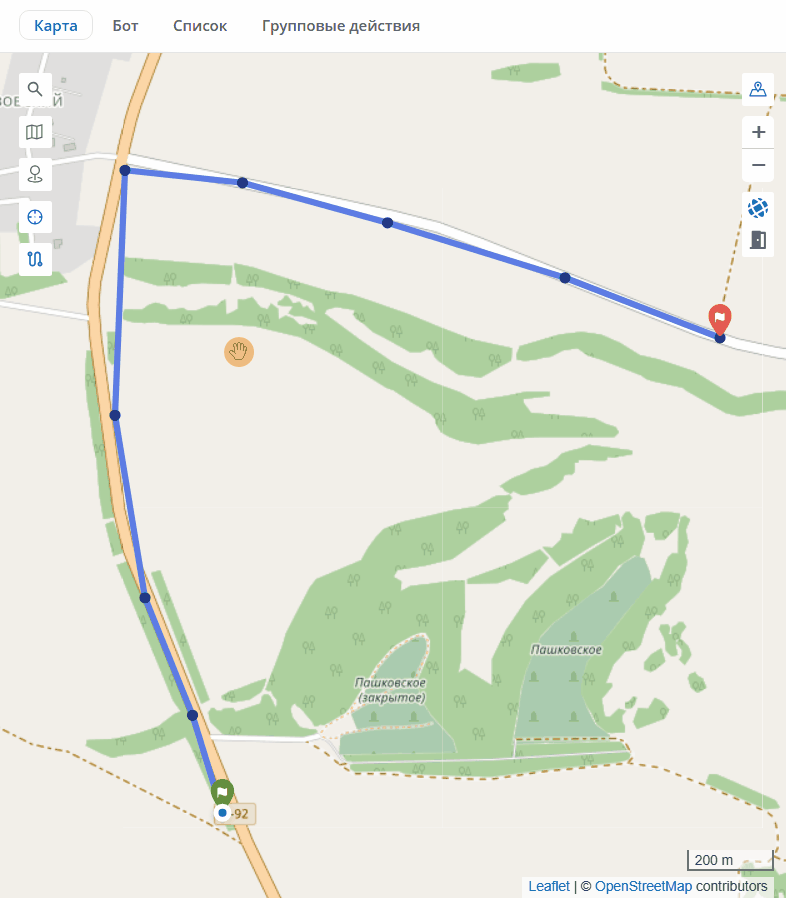

После того как трек будет построен, кнопка на карте станет яркой. Вы можете изменить его параметры, повторно нажав на кнопку построения трека. Трек сохраняется при переключении между разделами интерфейса платформы, но при перезагрузке или закрытии страницы он будет удален. Также удалить трек с карты можно, нажав кнопку Удалить трек.

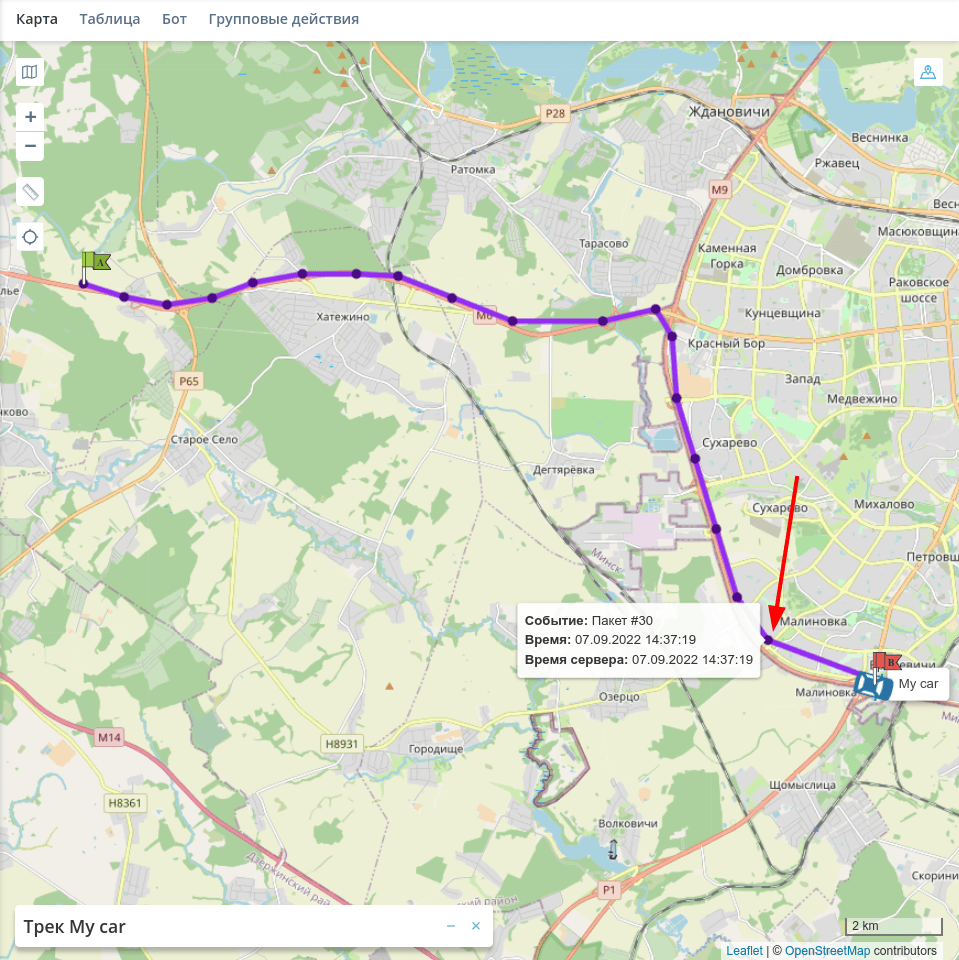

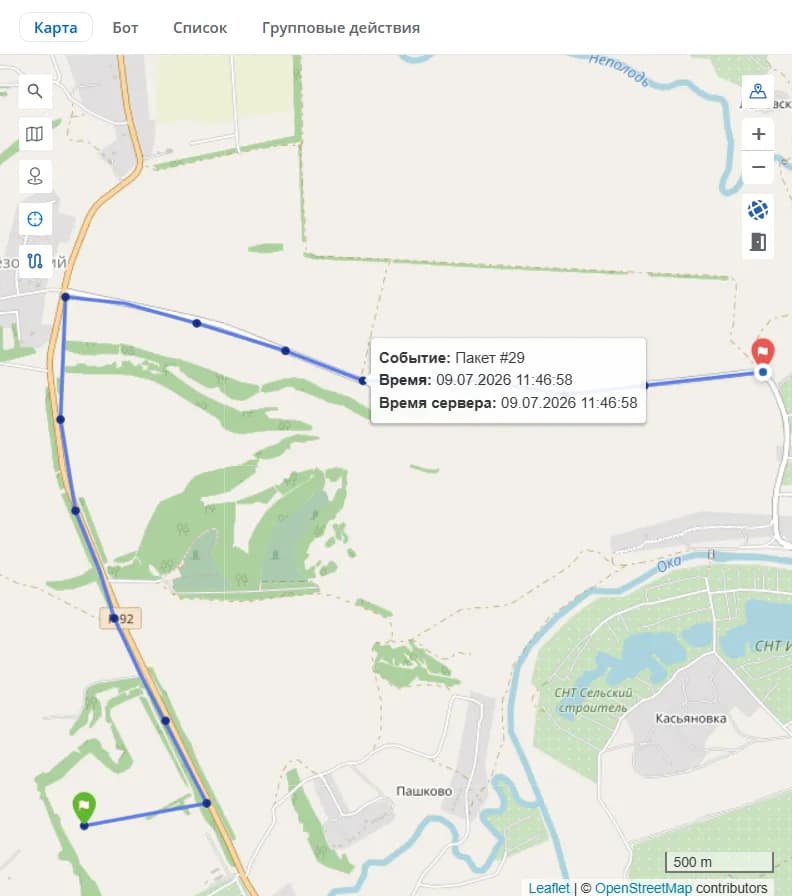

Наведите на точку трека, чтобы просмотреть информацию о пакете данных, полученном в этот момент времени.

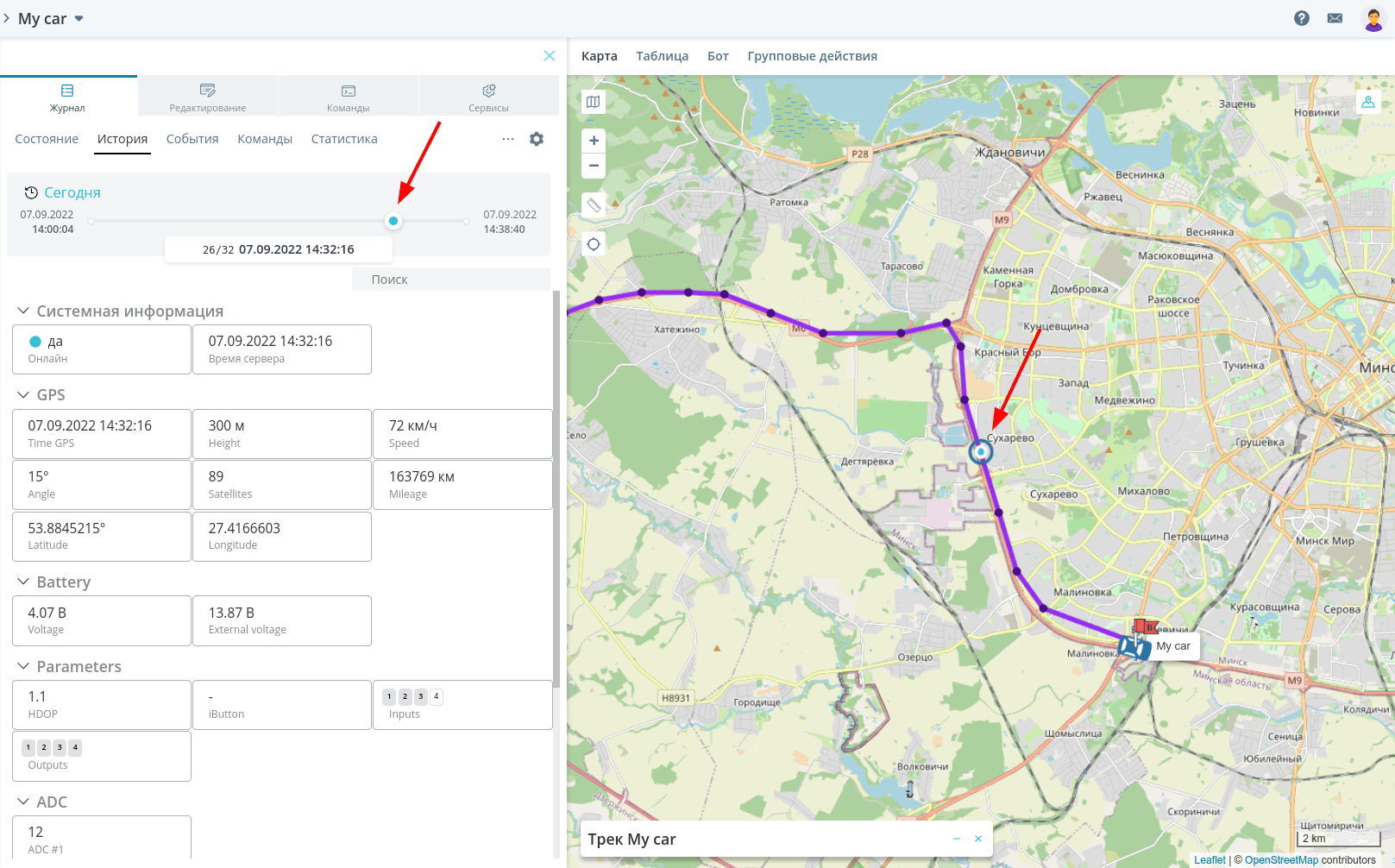

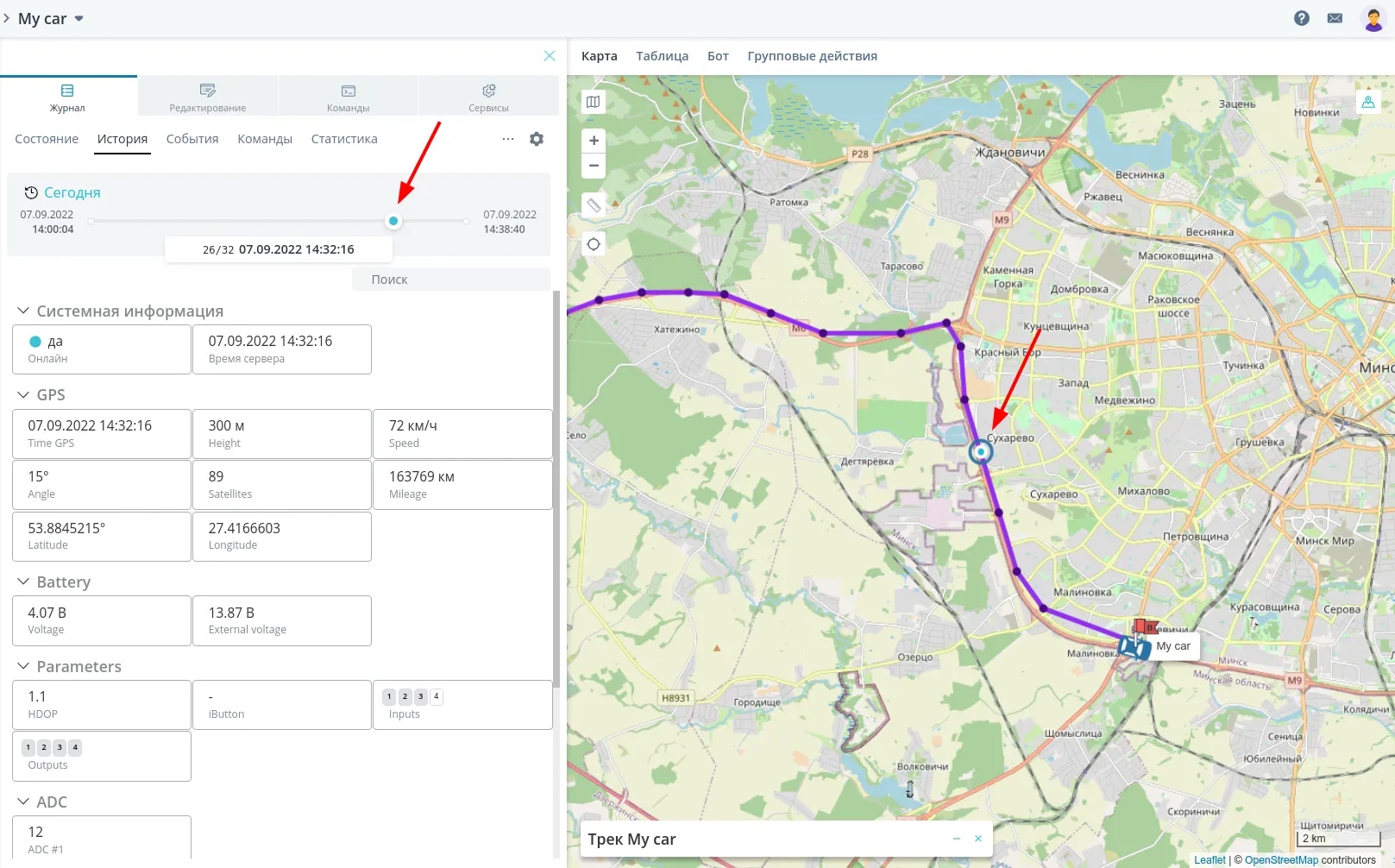

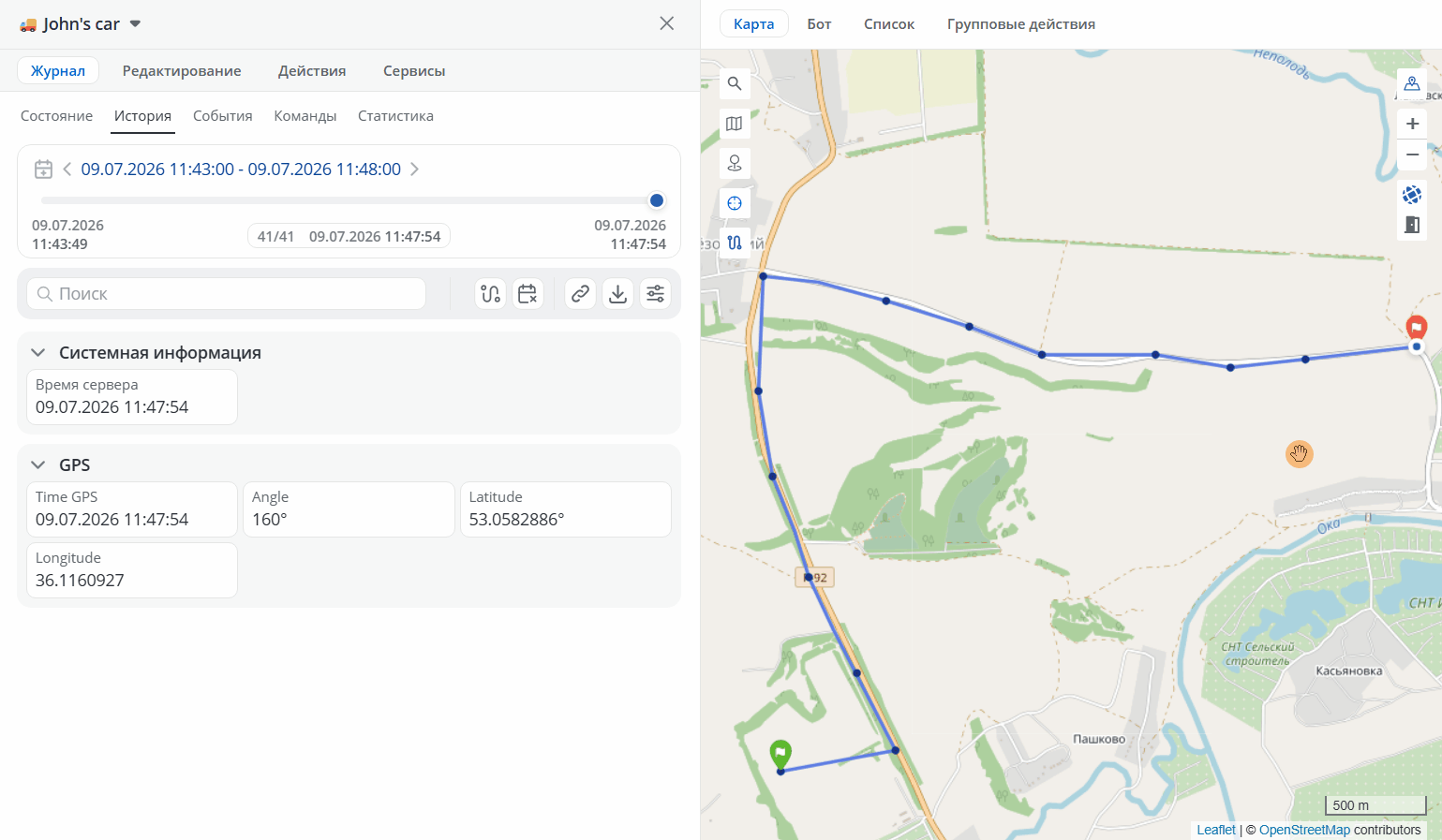

Кликните на точку трека, чтобы перейти к этому пакету данных в истории. При перемещении ползунка по истории точка ползунка на треке также передвигается.

Настройки

Нажмите на кнопку Настройки, чтобы увидеть дополнительные опции для интерфейса истории данных:

Обработанные данные – если на объект назначен обработчик, то можно скрыть/показать обработанные данные, аналогично как в настройках на вкладке Состояние;
Неактивные параметры – скрыть/показать параметры объекта, по которым не приходили значения от устройства, аналогично как в настройках на вкладке Состояние;

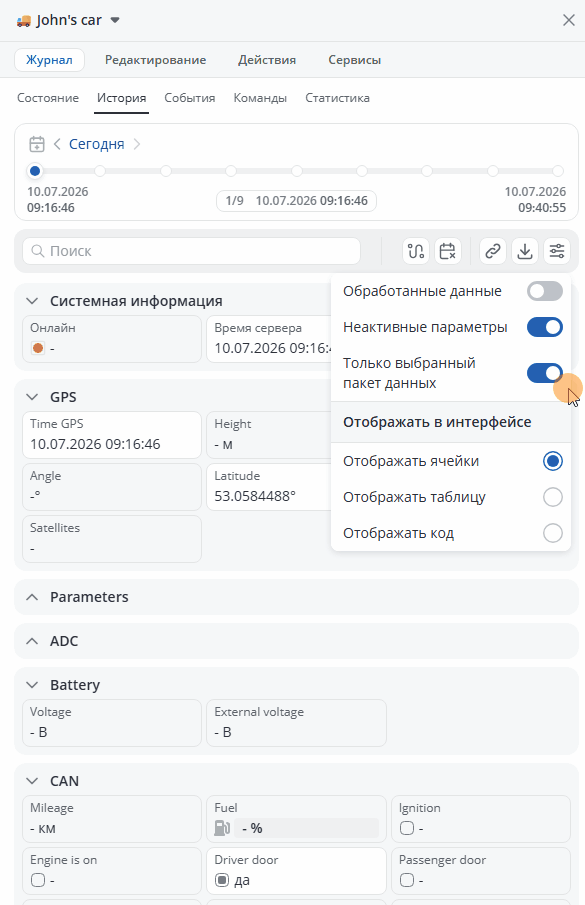

Только выбранный пакет данных – при включенном чекбоксе выводятся только те параметры, значения которых были получены в конкретном пакете данных. Когда чекбокс выключен, отображаются все накопленные данные, которые были получены к этому моменту: если параметр отсутствует в выбранном пакете данных, показывается его последнее известное значение.
Отображать ячейки/таблицу/код – выбрать формат отображения данных объекта, аналогично как в настройках на вкладке Состояние.

События

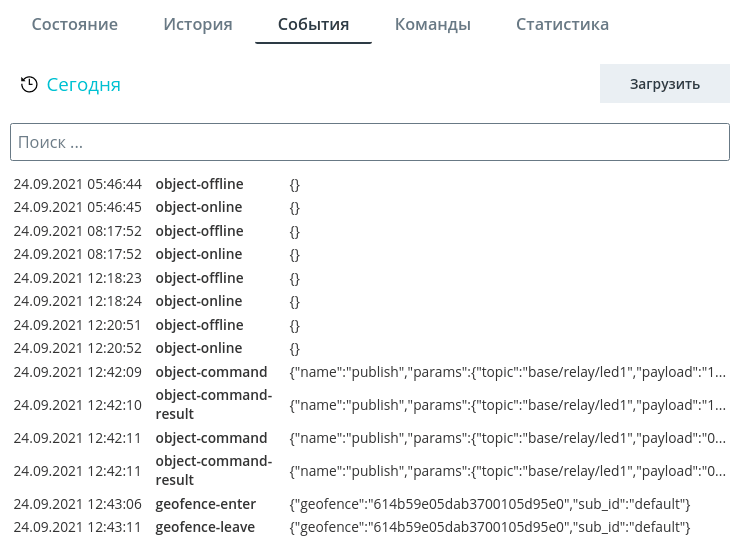

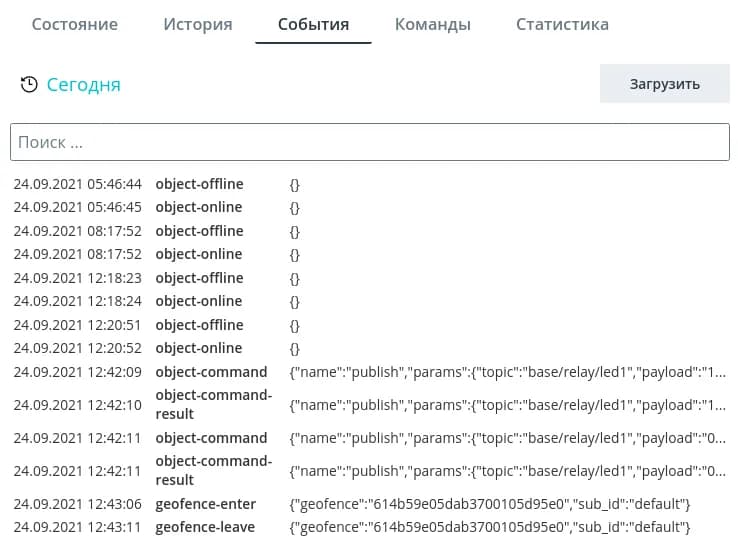

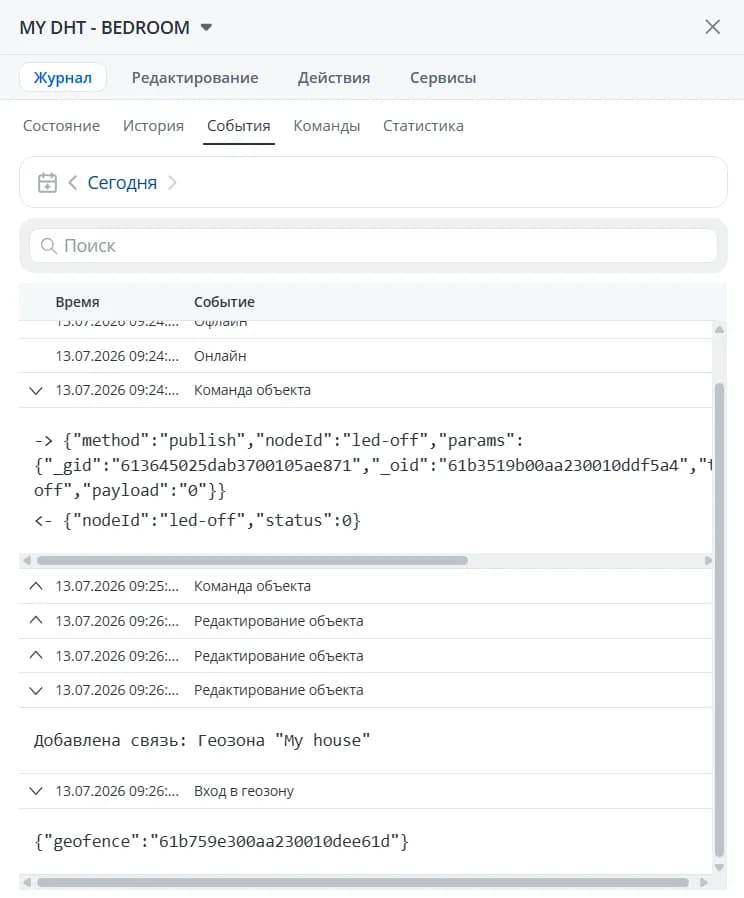

В разделе События вы можете посмотреть информацию по всем зафиксированным событиям объекта за выбранный период. Это могут быть как базовые события (Онлайн/Офлайн, Выход/вход в геозону/комнату, Команда отправлена/ выполнена и др.), так и события, которые вы создадите в модели.

Команды

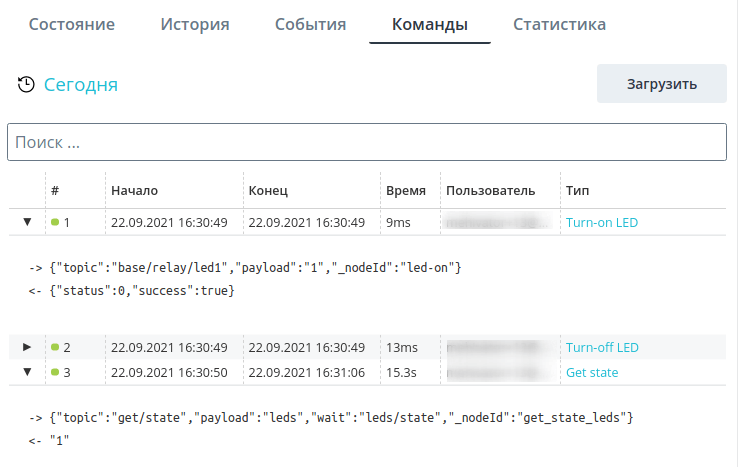

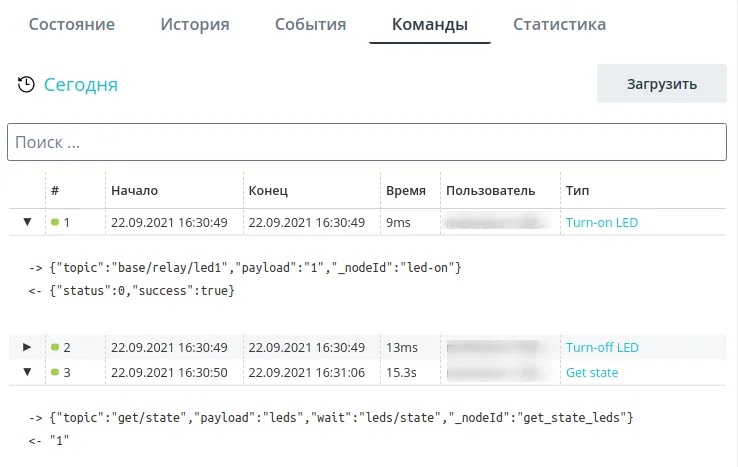

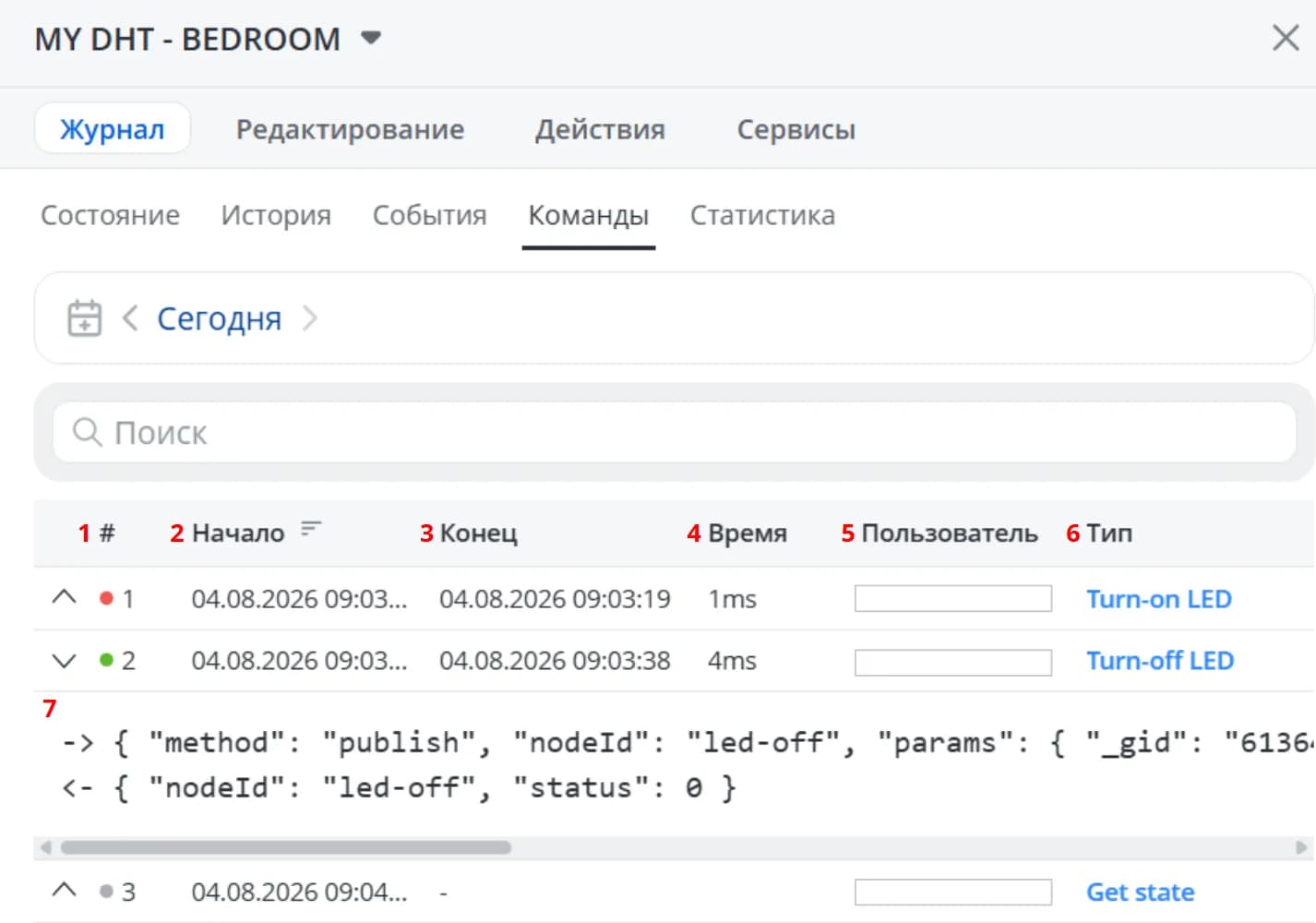

История команд позволяет просматривать все отправленные на устройство команды за выбранный период вместе с их результатом исполнения.

1 – Статус выполнения команды и ее порядковый номер:
🔴 команда не выполнена
🟢 команда выполнена
🔘 команда отправлена, ожидает результата выполнения

2 – Время отправки команды
3 – Время получения результата по команде
4 – Длительность выполнения команды
5 – Логин пользователя, если команда отправлена вручную, либо прочерк, если команда поступила из сценария автоматизации
6 – Название команды. Нажмите на него, чтобы открыть описание действия в модели
7 – Развернутая информация о команде и результате выполнения

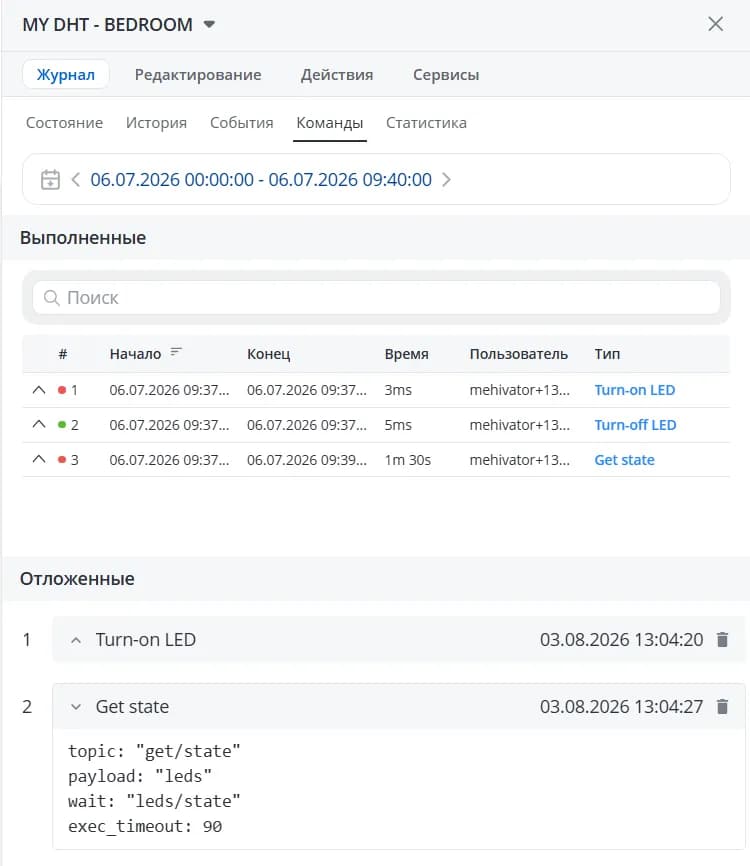

При наличии отложенных команд помимо выполненных команд появится раздел Отложенные.

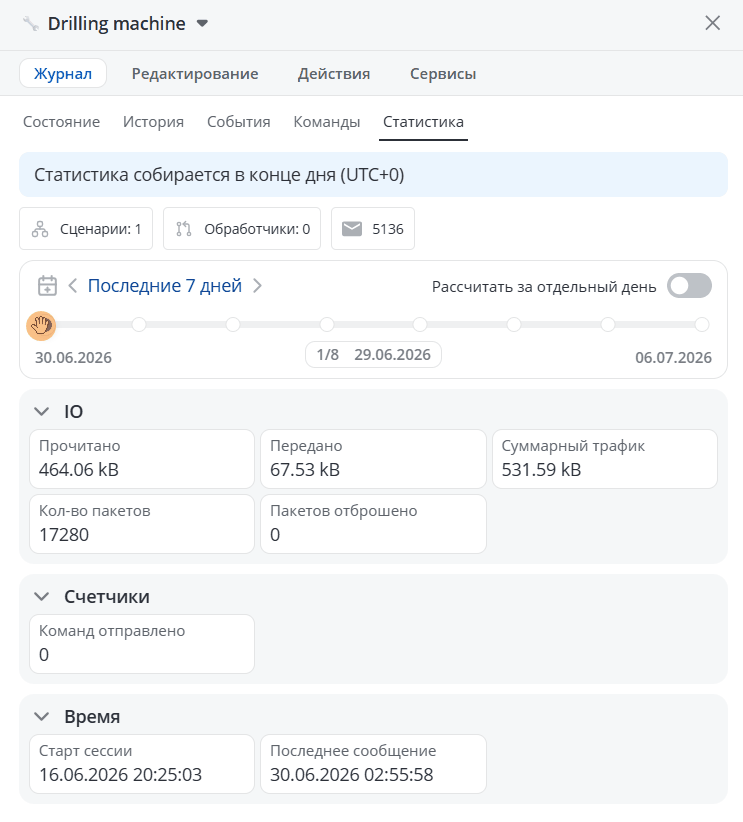

Статистика

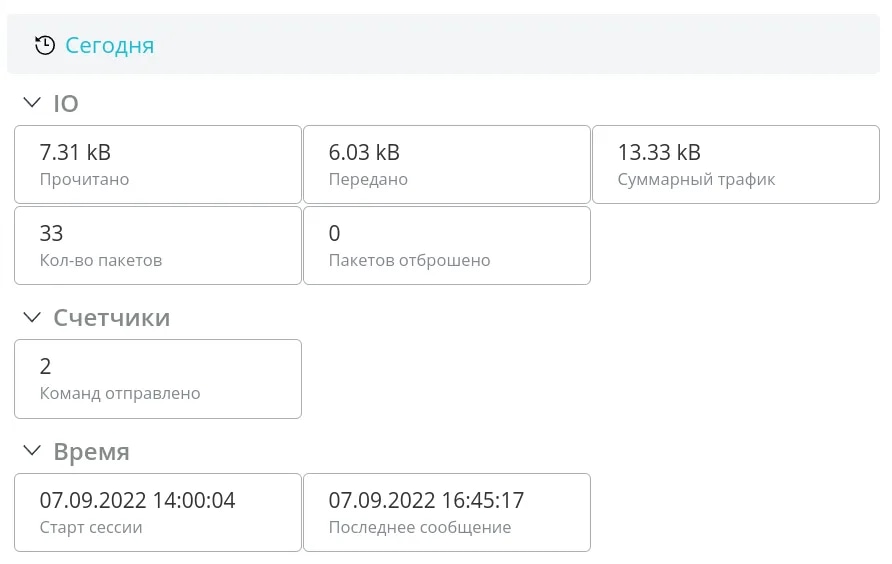

Статистика позволяет изучить активность объекта, оценить потребности проекта на этапе прототипирования и при необходимости скорректировать работу устройства или параметры лицензии.

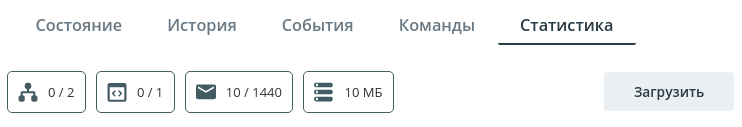

В верхней части раздела указано количество добавленных на текущий момент сценариев и обработчиков, а также полученных за сегодняшний день пакетов данных от устройства.

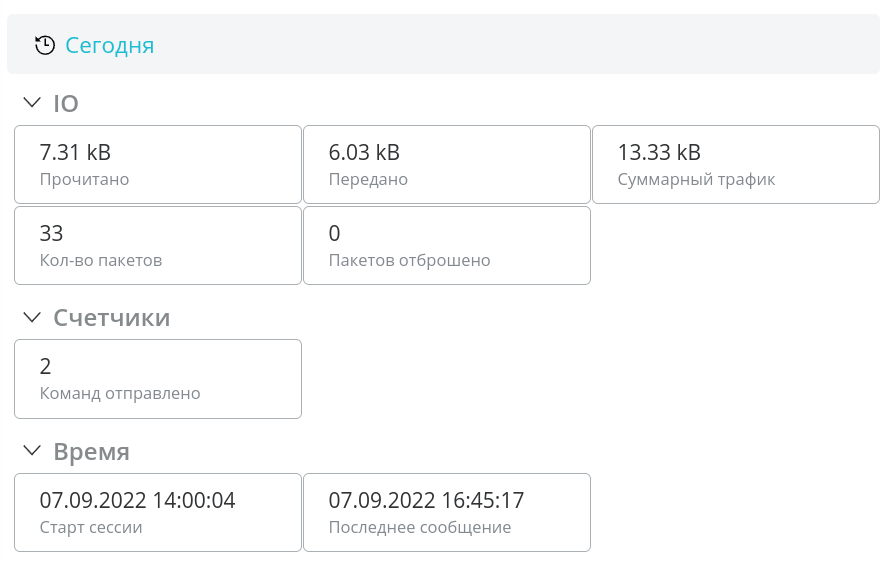

В нижней – история по трафику и количеству отправленных на устройство команд.

Если временной интервал больше чем один день, есть возможность рассчитать статистику по каждому отдельному дню или задать меньший интервал в рамках выбранного периода с помощью ползунков.
