Сценарии
Сценарий автоматизации – это сущность платформы, предназначенная для настройки логики работы одного или нескольких
устройств. Сценарий задает алгоритм контроля и управления объектом: он отслеживает изменения, которые происходят с
устройством, и автоматически выполняет заданные действия в зависимости от этих изменений, без участия пользователя.
Сценарий автоматизации представляет собой конечный автомат
и включает в себя состояния и переходы между ними:
-
Состояние — текущий этап работы сценария: например, «Ожидание данных», «На связи» или «Превышена температура». Пока сценарий находится в состоянии, параметры объекта могут меняться. Действия выполняются при входе в состояние или при выходе из него.
-
Переход — связь между состояниями. Он срабатывает при наступлении выбранного события, если выполнено заданное условие. Например: событие «Получены данные» и условие «Температура выше 80». Само наличие условия не заменяет событие-триггер.
💡
Принцип построения сценария достаточно прост. Можно провести аналогию с тем,
как мы мыслим. Например, произошло событие “Я проснулся”, переходим в
состояние “Бодрствую”. Затем произошло событие “Я почувствовал головную боль”,
переходим в состояние “Болит голова”. В этом состоянии нужно предпринять
действие - “Измерить температуру”. Из этого состояния есть несколько вариантов
перехода: если температура в норме и выше нормы, в зависимости от этих условий
переходим в соответствующие состояния. В состоянии “Температура выше нормы”
нужно предпринять действие “Выпить таблетку” и так далее.
Сценарий автоматизации, построенный на основе состояний и переходов между ними, определяет логику автоматического
управления объектом. Запуск сценария устраняет необходимость в постоянном мониторинге и контроле текущего состояния
объекта, так как действия выполняются автоматически при наступлении заданных событий.

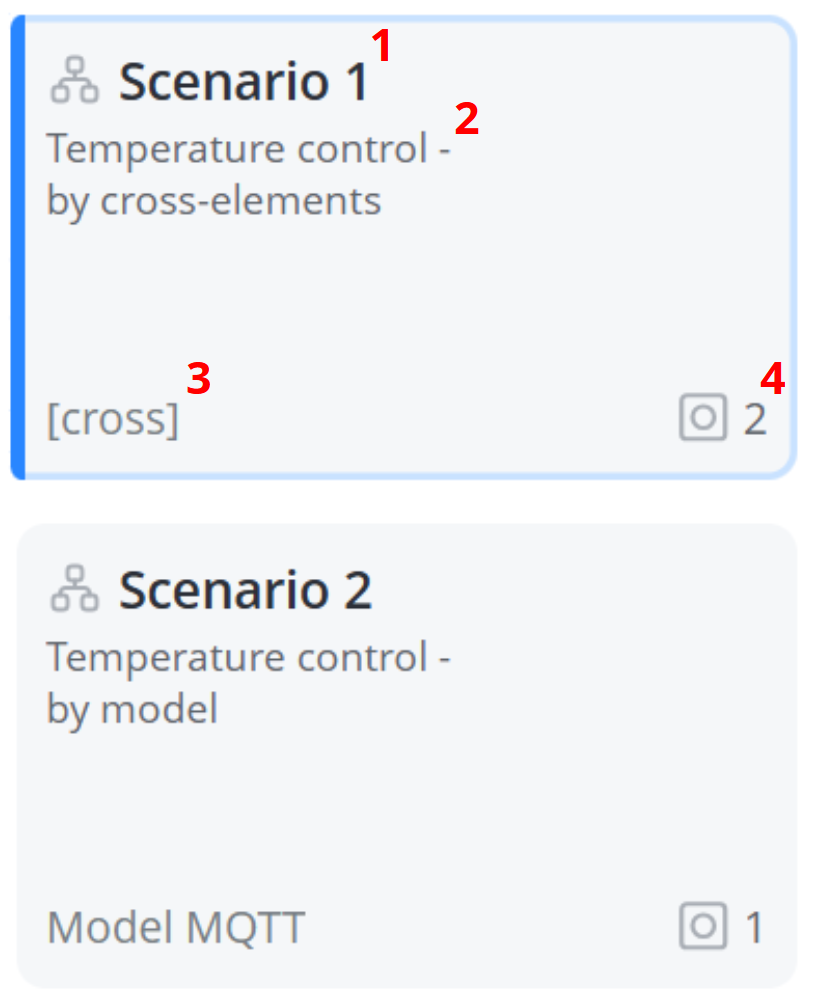

Карточки сценариев
1 – Имя сценария
2 – Описание сценария
3 – Тип сценария. Если сценарий создан по кросс-элементам, то будет указано
4 – Количество объектов, добавленных в сценарий. Нажмите на него, чтобы применить фильтр к списку объектов и показать только те объекты, которые связаны с этим сценарием
2 – Описание сценария
3 – Тип сценария. Если сценарий создан по кросс-элементам, то будет указано
[cross]. Если сценарий создан по параметрам
из модели, то будет указана используемая модель. Если моделей несколько, то рядом в круглых скобках отображается
количество дополнительных моделей 4 – Количество объектов, добавленных в сценарий. Нажмите на него, чтобы применить фильтр к списку объектов и показать только те объекты, которые связаны с этим сценарием
Первый сценарий: от схемы до объекта
- Создайте сценарий по кросс-элементам: он сможет работать с разными моделями после сопоставления параметров.
- Добавьте состояния, действия на входе или выходе и переходы с событиями. Если нужны параметры, команды или события устройства, создайте соответствующие кросс-элементы.
- Настройте условия и проверьте направление связей. При необходимости подправьте линии или выполните автотрассировку.
- Сохраните схему. На вкладке Назначение на модели выберите модель и сопоставьте кросс-элементы с её узлами.
- Выберите объект на вкладке Запуск на объекты и запустите сценарий.
- Откройте сценарий в сервисах объекта. Проверьте подсветку состояния и записи журнала при поступлении ожидаемого события.
Если сценарий не выполняет ожидаемый переход, начните с диагностики. После изменения и сохранения схемы перезапустите сценарий на объекте, чтобы применить новую версию.
